DrivePort

DrivePorts sind busgesteuerte 1-Kanal inline Motorkontroller direkt am Kettenzug z.B. in der Traverse.

Es ist somit die logische Weiterführung des RigPort Konzeptes um logische, aktive Elemente, um in der Veranstaltungstechnik den höchsten Grad an Flexibilität und Wirtschaftlichkeit erreichen zu können.

Sie sind sehr platzsparend, unauffällig und flexibel. Sie benötigen keine Racks & Laka's mehr und müssen sich keine Sorgen über die Kanalbegrenzung machen. Was unser System noch besser macht ist die simple Eingliederung in eine Mainpowerleitung und der daraus entstehende kurze Abgriff für den Motor, welcher bei einer normalen Zentralverteilung deutlich an Gewicht und Verkabelungsaufwand auftragen würde.

Der DrivePort wurde von Anfang an modular konzipiert was bedeutet, dass eine Erweiterbarkeit Ihres Systems jederzeit gegeben ist. Für unsere Geräte gibt es zusätzliche Module, welche Ihnen eine Lastüberwachung, Endabschaltung oder auch eine Wegmessung ermöglichen. Dadurch wird es möglich sein einfache szenische Fahrten bei bestimmter Last schon mit Ihrem D8Plus Zug durchzuführen.

Fexibel

Unsere Motorsteuerung wurde mit dem Gedanken an die Rigport Philosophie entwickelt, dies ermöglicht einen hohen Grad an Flexibilität, wie Sie es bereits von unseren anderen Produkten kennen. So verfügen die Geräte über Ein- und Ausgang für DMX, Safety und Strom, was für eine schnelle und effektive Verkabelung sorgt und eine Integrierung in bereits vorhandene Verkabelung leicht macht. 4, 8 oder 16 Kanäle? Diese Frage müssen Sie sich beim DrivePort nicht mehr stellen. Sie können selbst entscheiden, wie viele Kanäle Sie benötige. Es ist Ihnen beispielsweise möglich 9 Motoren zu Steuern ohne eine Motorsteuerung für 16 Kanälen beschaffen zu müssen.

Einfach

Bei der Entwicklung ist es uns ein Anliegen auf die einfache und sinnvolle Bedienung unserer Kontroller ein Augenmerk zu legen. Aus diesem Grund ist jeder Motor, welcher über einen DrivePort betrieben wird, einzeln am Gerät verfahrbar um einen schnellen Einrichtungsbetrieb zu garantieren. Auch lassen sich wichtige Werte wie z. B. die Motorlast direkt am Gerät ablesen und die verbauten Sicherungen setzen sich bei Überlast automatisch zurück. Die Steuerung kann sowohl über ein DMX-Pult als auch über unsere DrivePort Software erfolgen.

DrivePort32MKII

Der DrivePort32MK2 (2. Generation) ist eine smarte 1 Kanal SIL3 PLe Kettenzug Steuerung auf DMX/RDM Basis für die Traverse direkt am Zug. Spezifische Merkmale: 1 Kanal DMX512/RDM Motorsteuerung, SIL3 PLe Stand-Alone oder integriert im RigPort System keine Lakas und Controller-Racks (bis zu 70% geringerer Footprint: Kabel/Gewicht/Aufbauzeit- und Personal, Truckspace) Wartungsfrei im Rigg: volle Kontrolle und Überwachung aller Parameter, mit Selfreset auch über RDM flexibel und modular (das System wächst mit den Anforderungen): beliebig um D8 / D8PLUS / C1 -Kettenzüge/-Motoren erweiterbar Lastmessung mit optional steckbarer Lastmesszelle / Lastmesschäkel (4..20mA) Wegmessung mit Weg/Zeitmessung oder mit optional steckbarem Wegmessystem / oder zur Positionierung auch ohne Zusatz Endabschaltung durch aktivierbare SW Endschalter oder optional steckbaren HW Endschalter Optional: Mobile SW Suite zur vollen Kontrolle des DrivePort Ökosystemes bedingte szenische Fahrten schon mit D8PLUS Zügen, nach BGVC1/DGUV Anschlüsse: 1x CEE32-5p-In 1x XLR5-in (DMX512) 1x XLR5m (X-Endpos) 1x XLR4f (X-Payload) 1x XLR5m (X-Distance) 1x CEE16-5p4p-Out (Load) 1x XLR5-out (DMX512) 1x CEE32-5p-Through Outuser manual Technische Daten:

907,89 €*

DrivePortZST

Zustimmtaster SIL3, mit Rigport40 Gehäuse inkl. Netzteil und 5m Kabel Spezifische Merkmale: Sicheheitssteuereinheit inkl. Netzteil und 5m Kabel Not Halt, SIL3 Panik Funktion Schlüsselschalter Vibration bei Aktivität Direkt-Gruppen-Fahrt-Taster Anschlüsse: 1x Powercon-In (1x XLR6 In <->Out) 1x Speakon-Out Technische Daten:

1.214,51 €*

DrivePortES

Mechanisch- elektrischer Endschalter mit Hebelbetätigung und kleiner Rolle, inkl. 1m Kabel Spezifische Merkmale: Diverse Ausführungen möglich Anschlüsse: 5 Pol XLR Stecker female Technische Daten:

198,25 €*

DrivePortWM

Wegmesslichtschranke mit 1m Kabel zum Weg- Messen z.B der Kettenglieder Spezifische Merkmale: Diverse Ausführungen möglich Anschlüsse: Pol XLR Stecker male Technische Daten:

291,55 €*

DrivePort_Control_SW

Zentrale DrivePort SW Steuerung Spezifische Merkmale: Szenische Fahrten möglich komfortable Direktsteuerung: Einzel- und Gruppenfahrten Szenensteuerung (halbautomatisiert via Totmann ) DMX512/RDM Master Webserver basiert (Flexibilität der Erweiterung und Anpassung) Remotesteuerung über Mobile Devices einfache intuitive Parametrierung des Systems Data-Logger, Logsystem zur Langzeit-Erfassung aller Gewichtsdaten sowie relevanter Aktivitäten Benutzer- und Rechte- Management Gruppen-Fahrt- Management Windows oder Linux MQTT Schnittstelle zum Einbinden in andere übergeordnete Systeme Technische Daten:

909,64 €*

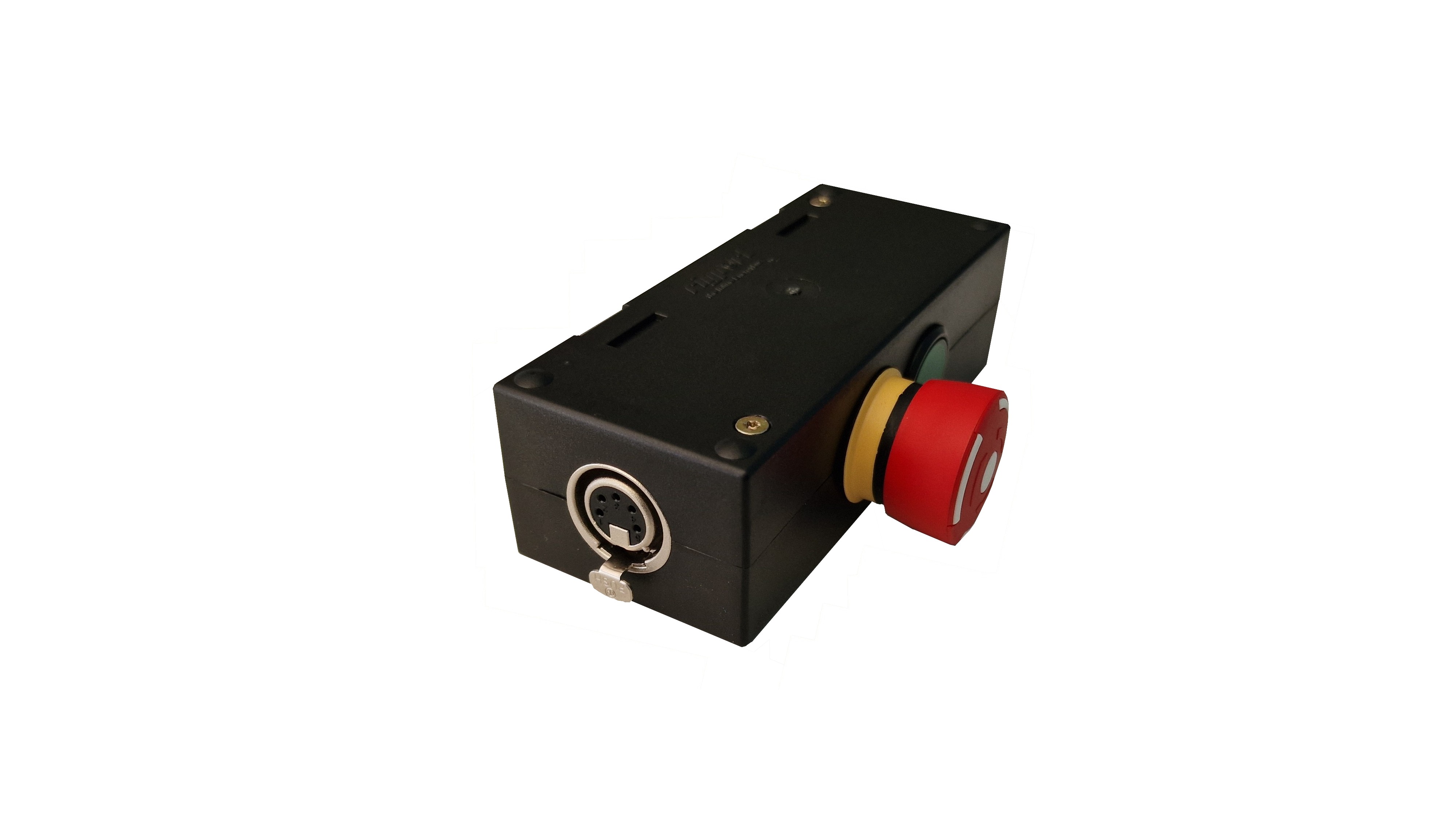

DrivePortZST-light

Zustimmtaster SIL3 Spezifische Merkmale: Zustimmtaster mit Status LED max 4 DrivePorts simultan NotHalt SIL3 Gruppenfahrt Integriertes Netzteil (90-260VAC) Anschlüsse: 1x Powercon-T1-In 1x Speakon-Out Technische Daten:

331,53 €*

DrivePortNanoRPL16MKII

Der DrivePortNanoRPL16MK2 (2. Generation) ist eine smarte 1 Kanal Kettenzug Steuerung auf DMX/RDM Basis für die Traverse direkt am Zug. Spezifische Merkmale: 1 Kanal DMX512/RDM Motorsteuerung Gehäuse extrem robust und klein Safety im DMX Kabel integriert (nur ein Kabel für DMX und Safety) Stand-Alone oder integriert im RigPort System keine Lakas und Controller-Racks (bis zu 70% geringerer Footprint: Kabel/Gewicht/Aufbauzeit- und Personal, Truckspace) Wartungsfrei im Rigg: volle Kontrolle und Überwachung aller Parameter, mit Selfreset auch über RDM flexibel und modular (das System wächst mit den Anforderungen): beliebig um D8 / D8PLUS / C1 -Kettenzüge/-Motoren erweiterbarSafteyschutz und Safetyüberbrückung im Lieferumfang enthalten Anschlüsse: 1x CEE16-5p-In 1x XLR5-in (DMX512) 1x CEE16-5p4p-Out (Load) 1x XLR5-out (DMX512) 1x CEE16-5p-Through Out user manual Technische Daten:

645,49 €*

DrivePortNanoRPL32MKII

Der DrivePortNanoRPL32MK2 (2. Generation) ist eine smarte 1 Kanal Kettenzug Steuerung auf DMX/RDM Basis für die Traverse direkt am Zug. Spezifische Merkmale: 1 Kanal DMX512/RDM Motorsteuerung Gehäuse extrem robust und klein Safety im DMX Kabel integriert (nur ein Kabel für DMX und Safety) Stand-Alone oder integriert im RigPort System keine Lakas und Controller-Racks (bis zu 70% geringerer Footprint: Kabel/Gewicht/Aufbauzeit- und Personal, Truckspace) Wartungsfrei im Rigg: volle Kontrolle und Überwachung aller Parameter, mit Selfreset auch über RDM flexibel und modular (das System wächst mit den Anforderungen): beliebig um D8 / D8PLUS / C1 -Kettenzüge/-Motoren erweiterbarSafteyschutz und Safetyüberbrückung im Lieferumfang enthalten. Anschlüsse: 1x CEE32-5p-In 1x XLR5-in (DMX512) 1x CEE16-5p4p-Out (Load) 1x XLR5-out (DMX512) 1x CEE32-5p-Through Out user manual Technische Daten:

645,49 €*

DrivePortZST-light DMX

Sicherheits-Steuergerät in Kombination mit einem DMX512 Steuergerät zur Ansteuerung aller DrivePorts über DMX+Safety Spezifische Merkmale: Zustimmtaster mit Status LED NotHalt SIL3 max 25 DrivePorts simultan (abhängig vom Netzteil) externes Netzteil (24VDC 1Ampere) Anschlüsse: 1x DMX XLR-3Pol-In (zum Anschluss an Standard DMX Steuergerät/DrivePort Control SW) 1x DMX/Safety Out XLR-5Pol Technische Daten:

264,89 €*

DrivePort16MKII

Der DrivePort16MK2 (2. Generation) ist eine smarte 1 Kanal SIL3 Ple Kettenzug Steuerung auf DMX/RDM Basis für die Traverse direkt am Zug. Spezifische Merkmale: 1 Kanal DMX512/RDM Motorsteuerung, SIL3 Ple Stand-Alone oder integriert im RigPort System keine Lakas und Controller-Racks (bis zu 70% geringerer Footprint: Kabel/Gewicht/Aufbauzeit- und Personal, Truckspace) Wartungsfrei im Rigg: volle Kontrolle und Überwachung aller Parameter, mit Selfreset auch über RDM flexibel und modular (das System wächst mit den Anforderungen): beliebig um D8 / D8PLUS / C1 -Kettenzüge/-Motoren erweiterbar Lastmessung mit optional steckbarer Lastmesszelle / Lastmesschäkel (4..20mA) Wegmessung mit Weg/Zeitmessung oder mit optional steckbarem Wegmessystem / oder zur Positionierung auch ohne Zusatz Endabschaltung durch aktivierbare SW Endschalter oder optional steckbaren HW Endschalter Optional: Mobile SW Suite zur vollen Kontrolle des DrivePort Ökosystemes bedingte szenische Fahrten schon mit D8PLUS Zügen, nach BGVC1/DGUV Anschlüsse: 1x CEE16-5p-In 1x XLR5-in (DMX512) 1x XLR5m (X-Endpos) 1x XLR4f (X-Payload) 1x XLR5m (X-Distance) 1x CEE16-5p4p-Out (Load) 1x XLR5-out (DMX512) 1x CEE16-5p-Through Outuser manual Technische Daten:

Ab 907,89 €*

Details

Tipp

RackPortMain1

RackPortMain1 - Vielseitiger 1HE MiniServer für Systemüberwachung und mehrDer RackPortMain1 ist ein kompakter 1HE MiniServer, der ideal als zentrale Steuerungseinheit für die Watchdog Systemüberwachung eingesetzt werden kann. Mit einem frei konfigurierbaren Raspberry Pi 5 Webserver auf Linux-Basis bietet er unzählige Einsatzmöglichkeiten.Nutzen Sie ihn beispielsweise zur Anzeige von Wifi Powermonitoren, Lastmesszellen oder anderen externen Anwendungen, die auf Überschreitungen von Schwellenwerten oder Timer reagieren.Dank des offenen Betriebssystems und der Leistungsfähigkeit des Raspberry Pi 5 sind Ihrer Kreativität keine Grenzen gesetzt.Leistungsmerkmale:Raspberry Pi 5: Offenes Linux-System als Basis mit vorinstallierten Docker-ContainernHomeAssistantNode-RedInfluxDBMosquittoUmfangreiche Kommunikationsmöglichkeiten: Webserver, MQTT, ModBus, HTML, Bluetooth usw.Hohe Betriebssicherheit: SSD (Solid State Drive) für erhöhte StabilitätLeistungsstarke Hardware:25W Netzteil über GPIO-PortInterner 8-Port 1Gbit SwitchVielseitige Anschlussmöglichkeiten:1x Powercon True1 In1x Powercon True1 Out7x Ethernet (6x Front, 1x Rear)3x USB2x HDMI2x Erweiterungsport für eigene Anwendungen wie DMX oder GPIOsTechnische Spezifikationen:ARM Cortex 2,4GHz8GB RAM128GB SSD230VAC, 30WWeitere Ressourcen:Links zu Installationsskripten und Templates finden Sie hier:WatchDog (Strom, Spannung, Leistung, CosPhi…)LastmesszellenTemperatursensorenWindsensoren

698,00 €*

Tipp

DataPort

Der DataPort eröffnet RigPort die gesamte IoT Welt der Veranstaltungstechnik.Durch einfache Integration der Ports an beliebiger Position ihres Geländes, kann jede noch so ungewöhnlich Eigenschaft durch entsprechenden Sensor/Datenquelle erfasst, oder jegliche notwendige Aktion im Feld gesteuert und typische Standard Schnittstellen eingebunden werden.Die Kommunikation erfolgt hierbei je nach Bedarf,robust verkabelt (PowerconT1 + Ethernet),oder eben auch Wireless (Wi-Fi, Bluetooth) sogar per Akku.In Verbindung mit dem RackPortMain1 kann zudem das komplette Feld an Sensoren gemanaged werden. Aufbau: ESP32Tasmota (somit freie Erweiterbarkeit der Funktionalität der GPIO's )0-10V Analog Input (die wahrscheinlich günstigste Weise Lastmesszellen auszuwerten)Ein und Ausgänge als GPIO (3,3/5 & 24VDC). Somit auch viele Schnittstellen (MQTT, Display, ModBus, RS232/485, DMX512 und nahezu unbegrenzt weitere per Weboberfläche definierbar)interner Akku möglichHW Schnittstellen:1x Powercon-T1 In1xEthercon-In2x XLR frei konfigurierbare Schnittstellen Beispiele: Lastmessztellen, Temperatur, Pegelstand, Strom/Spannung, Windstärke, Zähler, Schalter, Relais, Signal, Daten, Mp3, Anzeigen, RGBW LED Strips,

58,31 €*

DrivePortLMS2,5KN

Lastmesszelle bis 5 Tonnen, Selbsttestfunktion, Ausgangssignal 4...20mA, inkl. 1m Anschlusskabel mit 4 Pol XLR Stecker male Spezifische Merkmale: Zug-/Druckkraftaufnehmer mit integriertem Verstärker Nennlast: bis 50 kN relative Linearitätsabweichung: 0,50% Fnom Ausgangssignal: 4...20mA, 2-L, integriert Kontrollsignal: Signalhub/mA 4...16 mA Sprung 4 mA ± 0,2 mA Schäkelbauform zur einfachen Nachrüstung Technische Daten:

1.830,93 €*

Success Stories

"
...ich halte die Geräte für eine sehr innovative Lösung im Umgang mit Motoren,
welche sich vor Allem für komplexe Systeme, welche statisch unbestimmt sind, gut eignen.

Aufgrund der Möglichkeit zur Einbindung einer Last- und Wegemessung lassen sich damit auch sehr steife Systeme gut fahren, ohne dass einzelne Punkte überlastet werden.
Die stetige Auswertung der Lasten über RDM bieten damit ein gutes Monitoring um stetig alles im Blick zu behalten.

Man benötigt für die Fahrt solcher System damit auch keine teuren C1 Anlagen mehr sondern kann sich auf die DrivePort Technik verlassen.

Durch die Skalierbarkeit kann ich mir entweder eine 10-fach Steuerung zusammenstellen oder auch 5x2 Geräte vermieten bzw. einsetzen, die Einsatzhäufigkeit und Auslastung steigt dadurch erheblich!

Durch die Einbindung der DrivePorts in das Stromsystem für die Beleuchtung mussten keine extra Kabel verlegt werden, die Motorleitungen beschränken sich auf die Anschlussleitungen der Motoren selbst, wir mussten nichts verlängern!

Der Service, welcher von Rigport geboten wird ist super, Hilfe in kürzester Zeit,
noch am selben Tag hatten wir die Unterstützung die wir brauchten!

Vielen Dank an Herrn Steinbacher!

Gruß und danke!

Stephan M.
Inhaber Floodwave
"
