Die smarte Energieversorgung für die Veranstaltungstechnik

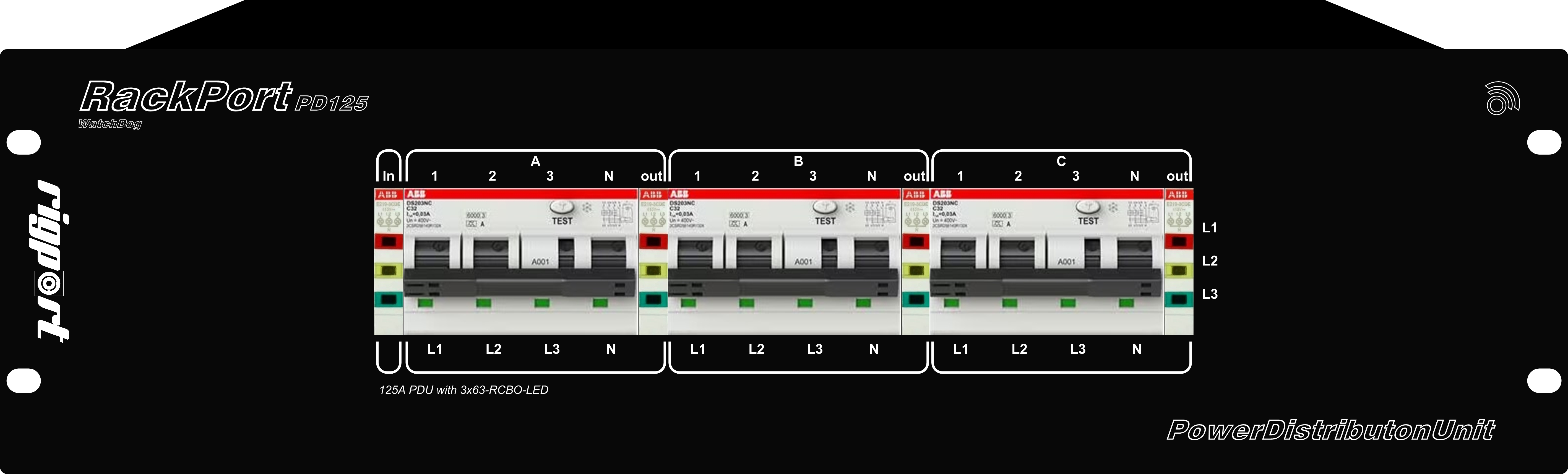

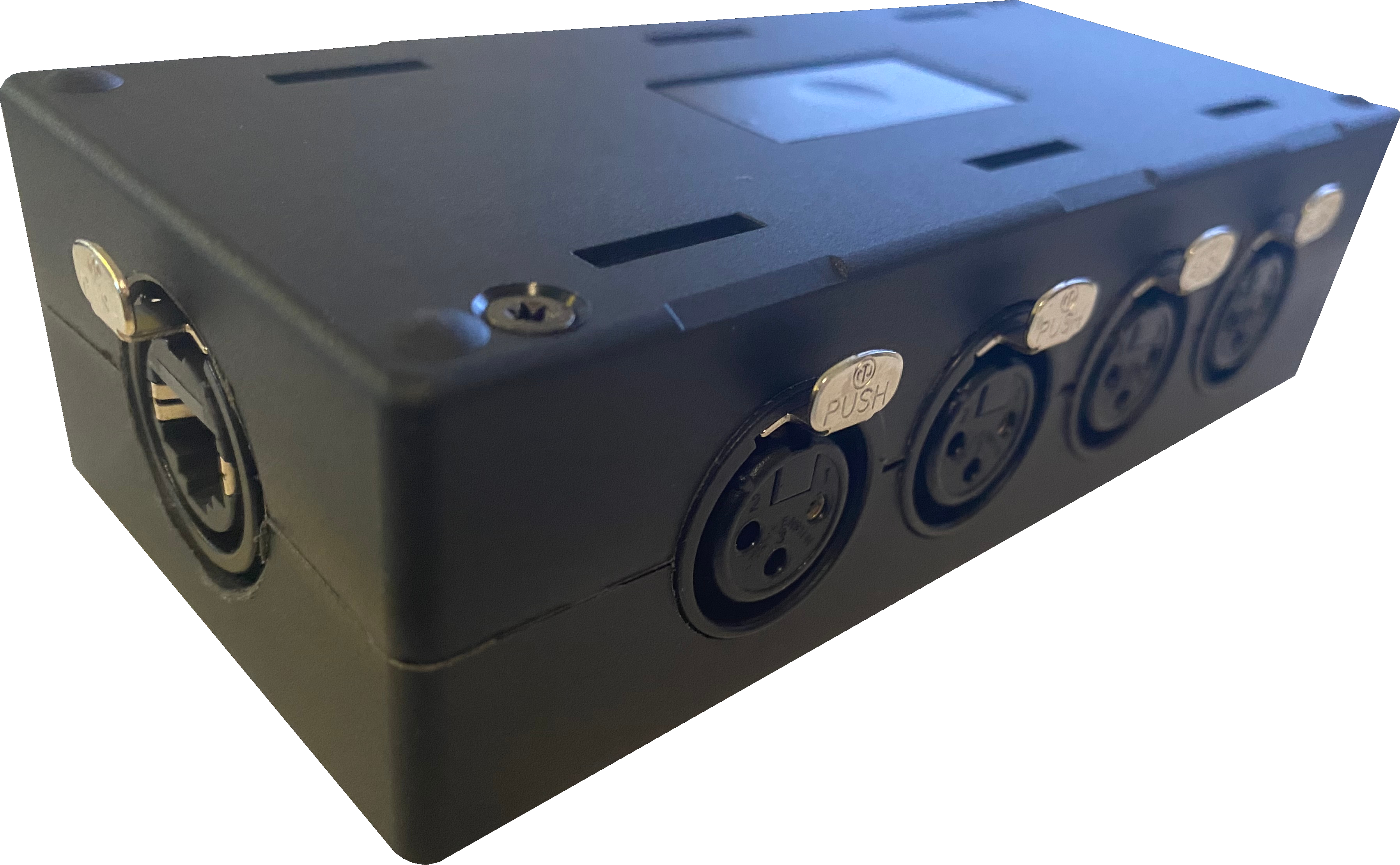

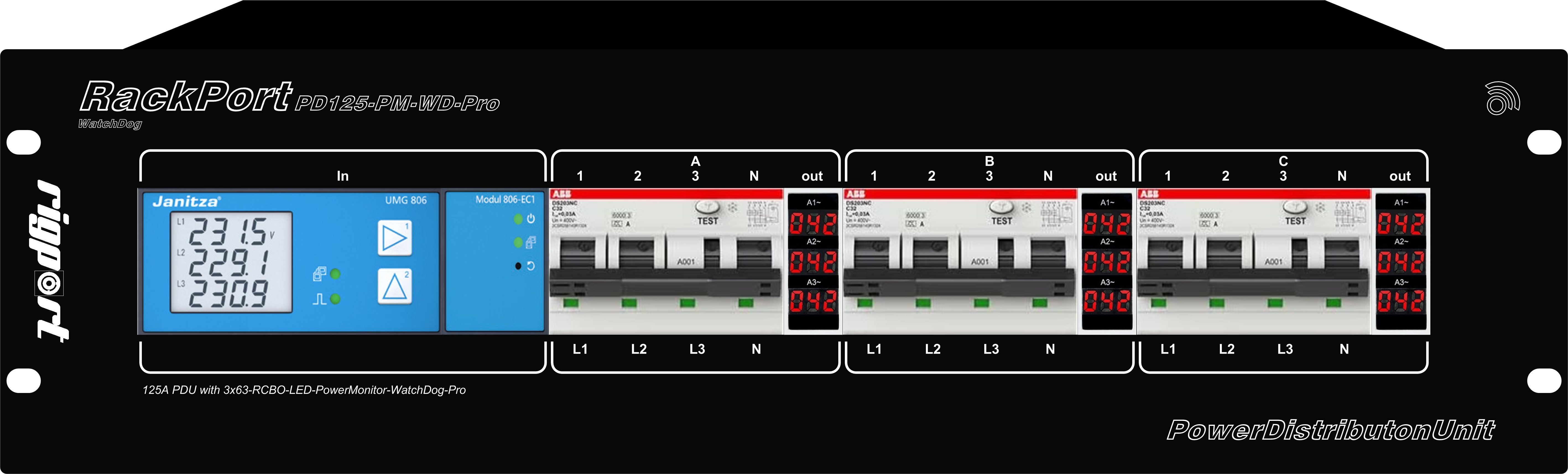

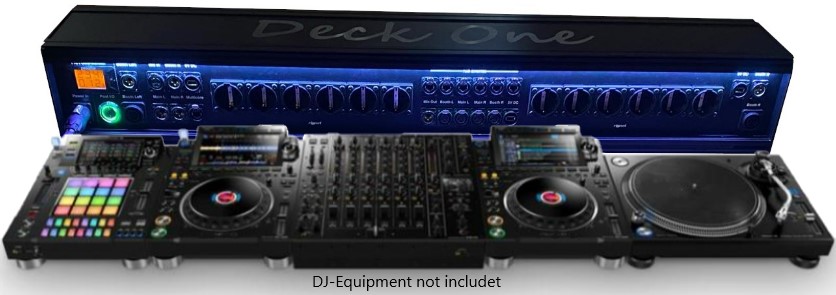

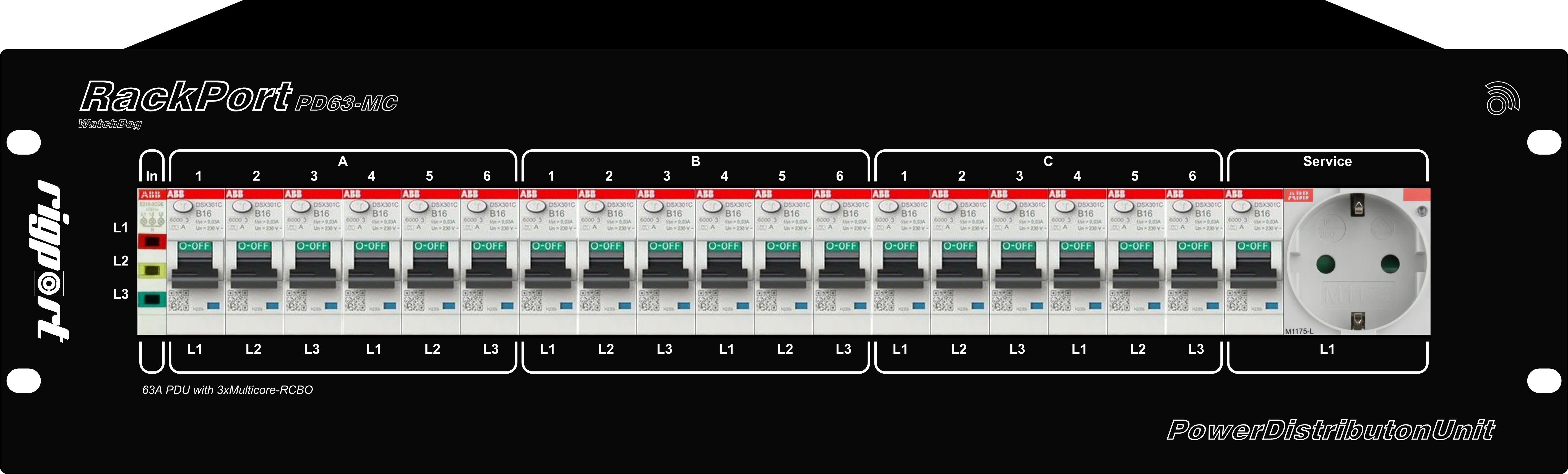

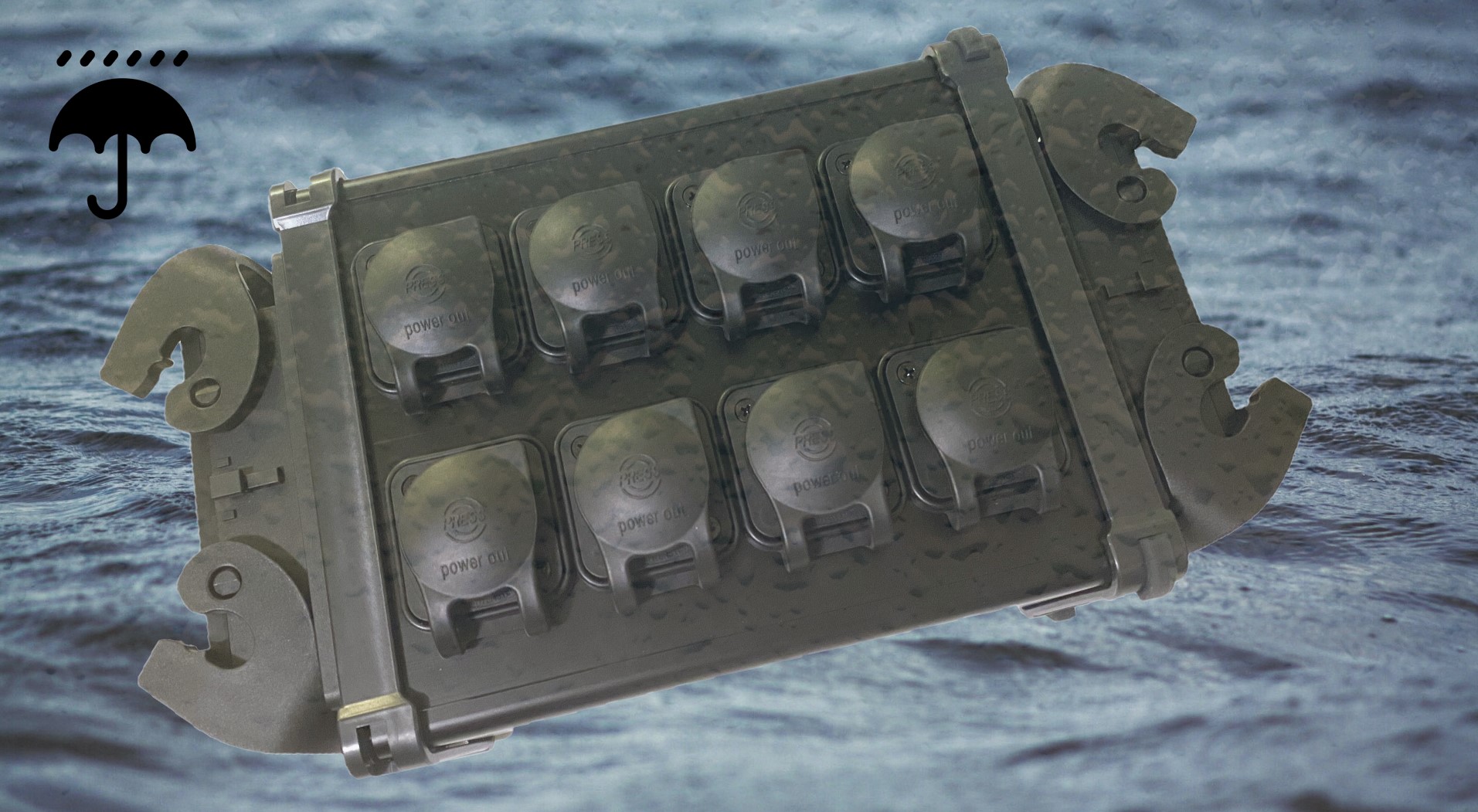

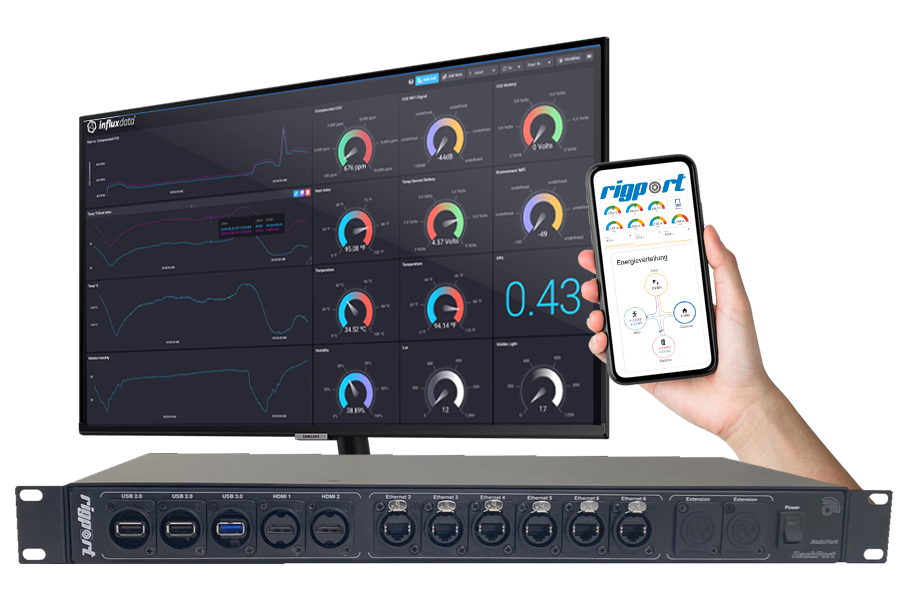

RackPortMain1 - Vielseitiger 1HE MiniServer für Systemüberwachung und mehrDer RackPortMain1 ist ein kompakter 1HE MiniServer, der ideal als zentrale Steuerungseinheit für die Watchdog Systemüberwachung eingesetzt werden kann. Mit einem frei konfigurierbaren Raspberry Pi 5 Webserver auf Linux-Basis bietet er unzählige Einsatzmöglichkeiten.Nutzen Sie ihn beispielsweise zur Anzeige von Wifi Powermonitoren, Lastmesszellen oder anderen externen Anwendungen, die auf Überschreitungen von Schwellenwerten oder Timer reagieren.Dank des offenen Betriebssystems und der Leistungsfähigkeit des Raspberry Pi 5 sind Ihrer Kreativität keine Grenzen gesetzt.Leistungsmerkmale:Raspberry Pi 5: Offenes Linux-System als Basis mit vorinstallierten Docker-ContainernHomeAssistantNode-RedInfluxDBMosquittoUmfangreiche Kommunikationsmöglichkeiten: Webserver, MQTT, ModBus, HTML, Bluetooth usw.Hohe Betriebssicherheit: SSD (Solid State Drive) für erhöhte StabilitätLeistungsstarke Hardware:25W Netzteil über GPIO-PortInterner 8-Port 1Gbit SwitchVielseitige Anschlussmöglichkeiten:1x Powercon True1 In1x Powercon True1 Out7x Ethernet (6x Front, 1x Rear)3x USB2x HDMI2x Erweiterungsport für eigene Anwendungen wie DMX oder GPIOsTechnische Spezifikationen:ARM Cortex 2,4GHz8GB RAM128GB SSD230VAC, 30WWeitere Ressourcen:Links zu Installationsskripten und Templates finden Sie hier:WatchDog (Strom, Spannung, Leistung, CosPhi…)LastmesszellenTemperatursensorenWindsensoren User-Manual-Rigport-StagePort_de_V0-1User_Manual_WatchDog

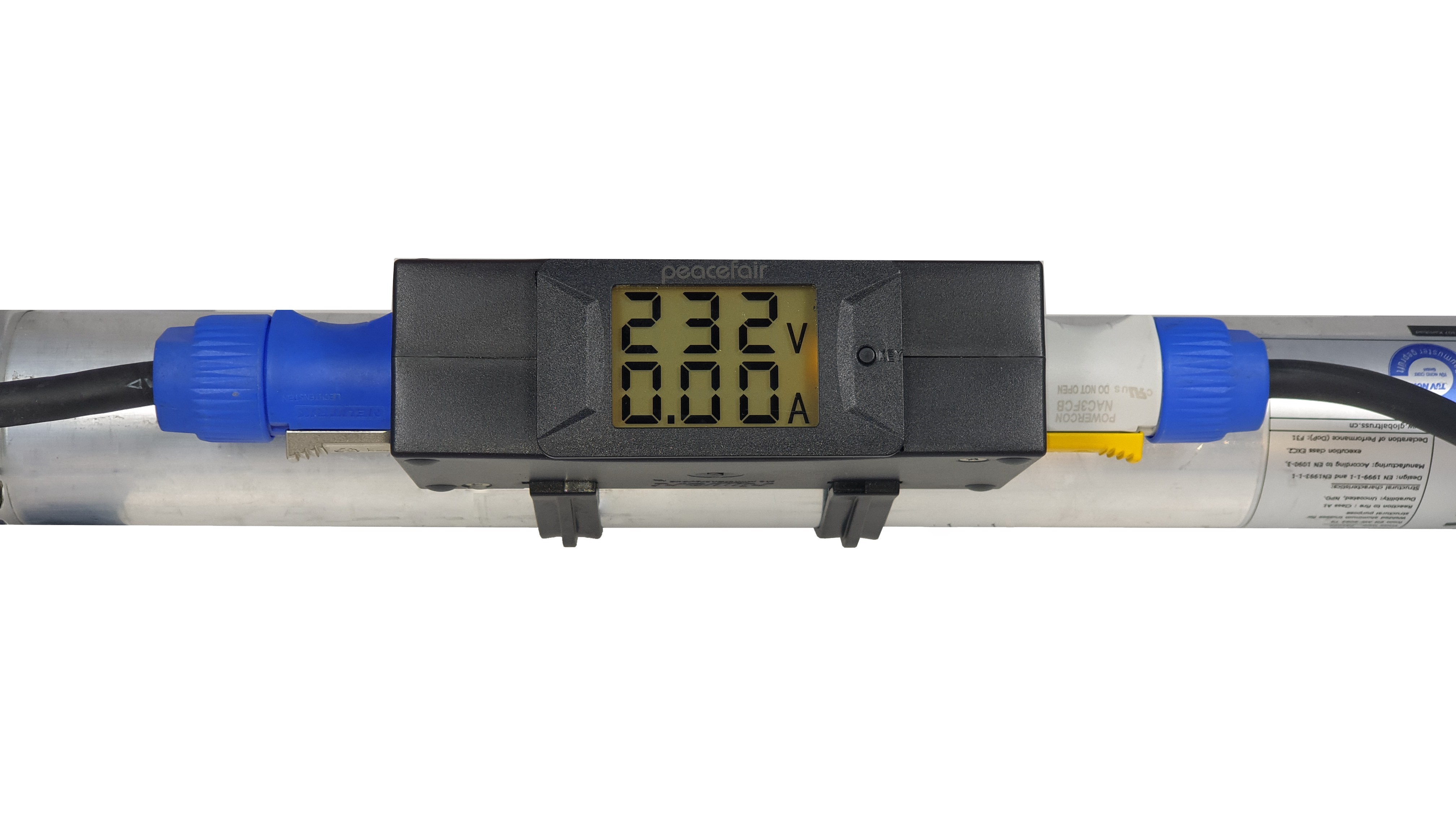

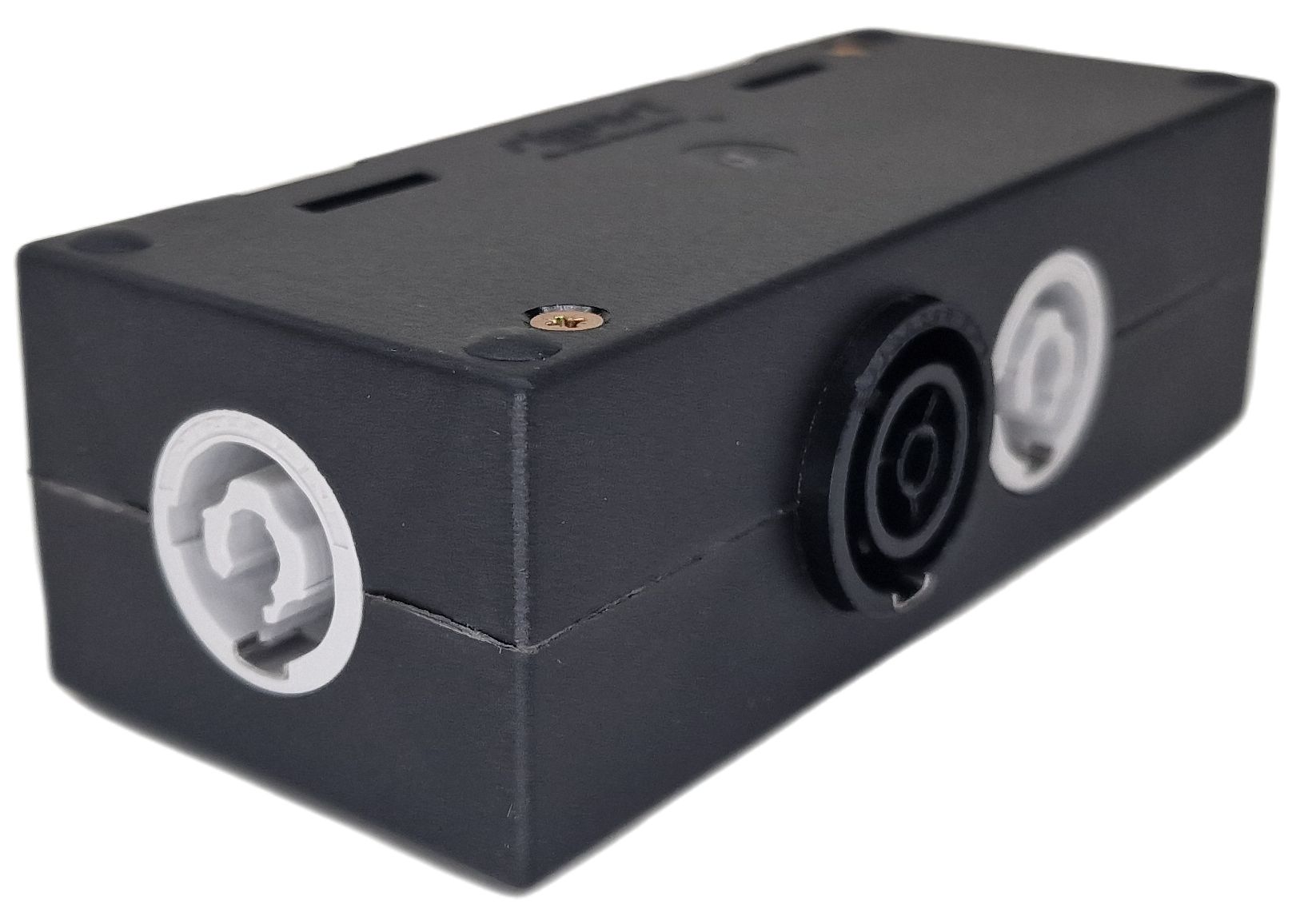

Der RigPortL1PM ist ein einfacher Wi-Fi Powermonitor mit Spannung / Strom -Anzeige mit Powercon Anschlüssen zum Einschleifen in 1-phasige Powercon Versorgungsstränge. Spezifische Merkmale: 40-400V/100A hochpräzises Digitalmeter Voltmeter Amperemeter LCD-Bildschirm mit großem Betrachtungswinkel schaltbare Hintergrundbeleuchtung Spannungsmessbereich: 40-400V Messgenauigkeit: ± 1% Strommessbereich: 0-100A Anlaufstrom: 0.02A Messgenauigkeit: ± 1% Wi-Fi Messung von Strom und SpannungShelly Plus PM mini Anschlüsse: 1x Powercon-In NAC3MPXXA 1x Powercon-Through Out NAC3MPXXB Technische Daten:

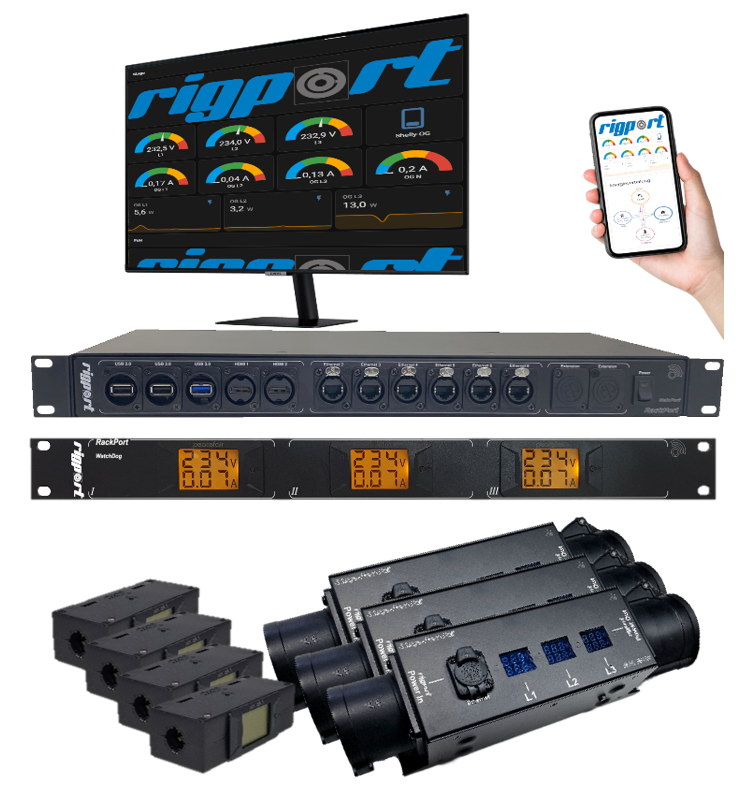

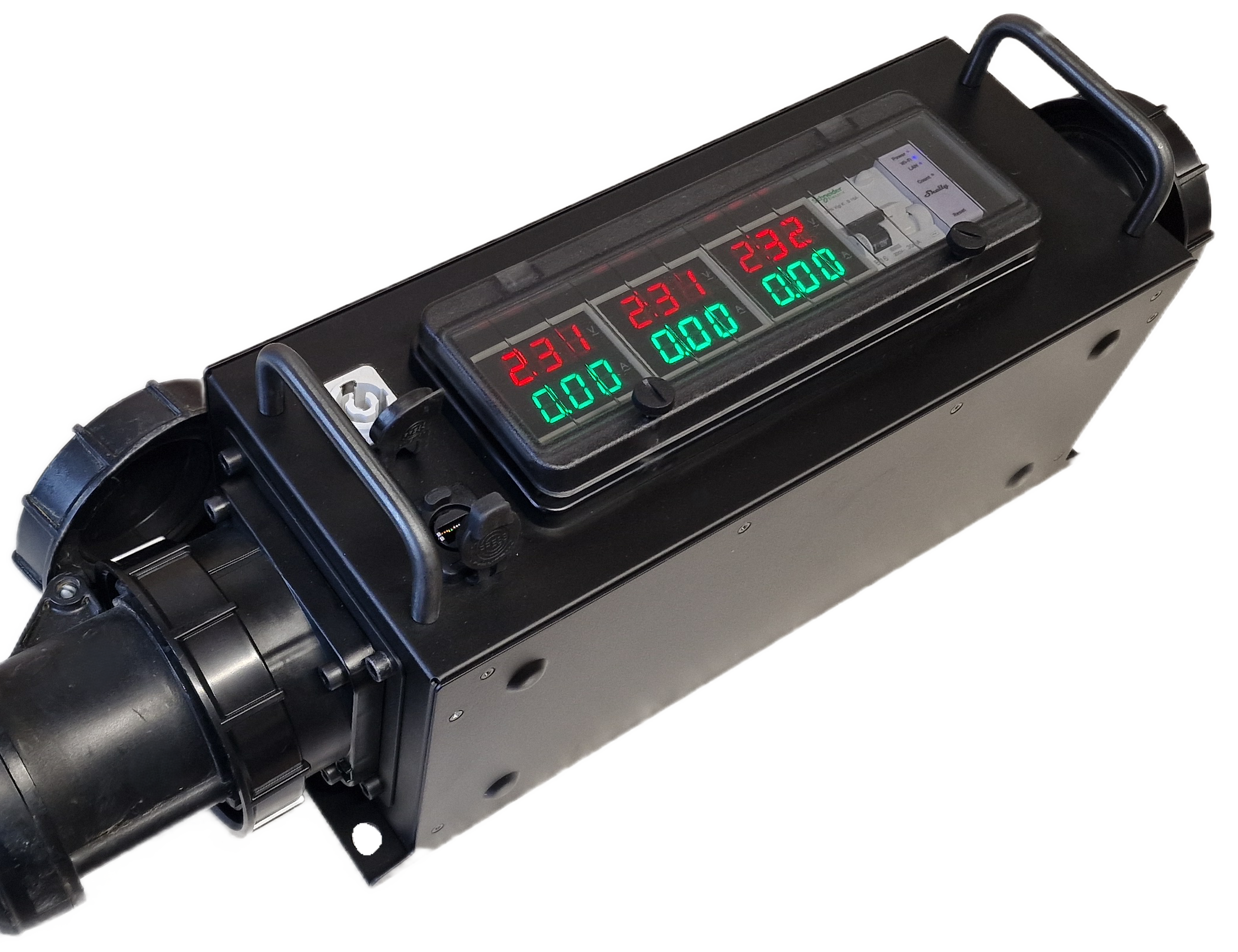

Das WatchDog_System_Set-63_1 ist ein Energie- Monitoring und Überwachungssystem für kleine Versorgungsnetze mit einem 230/400VAC / 63 Ampere Gesamtwert.Das Set ist ideal um ein eine 63A Zuleitung aufgesplittet auf mehrere Stränge bis zu 4 kritischen Verbrauchern überwacht werden kann.Set bestehend aus: RackPortMain1 als zentrale System Management Einheit zur Erfassung, Darstellung sowie Verarbeitung und Speicherung aller Messwerte zur Automatisierung von Re-/AktionenRackPort63-PM-WD19" 1HE 230/400VAC / 63A / 3 Phasen Messsystem mit Ethernet,Wi-Fi & Bluetooth Schnittstelle zur Online Auswertung2x RPL32-WDMobiles 230/400VAC / 32A / 3 Phasen Messsystem mit Ethernet,Wi-Fi & Bluetooth Schnittstelle zur Online Auswertung 1x RPL16-WDMobiles 230/400VAC / 16A / 3 Phasen Messsystem mit Ethernet,Wi-Fi & Bluetooth Schnittstelle zur Online Auswertung4x RigPortL1T1-PMMobiles 230VAC / 16A / 1 Phasen Messsystem mit Wi-Fi & Bluetooth Schnittstelle zur Online Auswertung Das System ist komplett eingerichtet uns somit sofort einsatzbereit.Erweiterbarkeit um weitere Sensoren und Aktoren in nahezu unbegrenzter Möglichkeit

Der RackPortPM16 ist ein 19" Powermonitor zum Nachrüsten. Spannung/Strom -Anzeige zum einfachen Einschleifen in 3-phasige Versorgungsstränge, bestehender Verteiler-Racks. nur eine Höheneinheit (1HE = 4,44cm) Spezifische Merkmale: Rackmontage: Front / Rear / Tiefenverstellbar 3x Digitalanzeige Voltmeter Amperemeter für jede Phase 40-400V/100A präzises Digitalmeter Voltmeter Amperemeter LCD-Bildschirm mit großem Betrachtungswinkel schaltbare Hintergrundbeleuchtung Spannungsmessbereich: 40-400V, Messgenauigkeit: ± 1% Strommessbereich: 0-100A Anlaufstrom: 0.02A, Messgenauigkeit: ± 1% 1m Kabel in/out Anschlüsse: 1x CEE16-In 1x CEE16-Out Technische Daten:

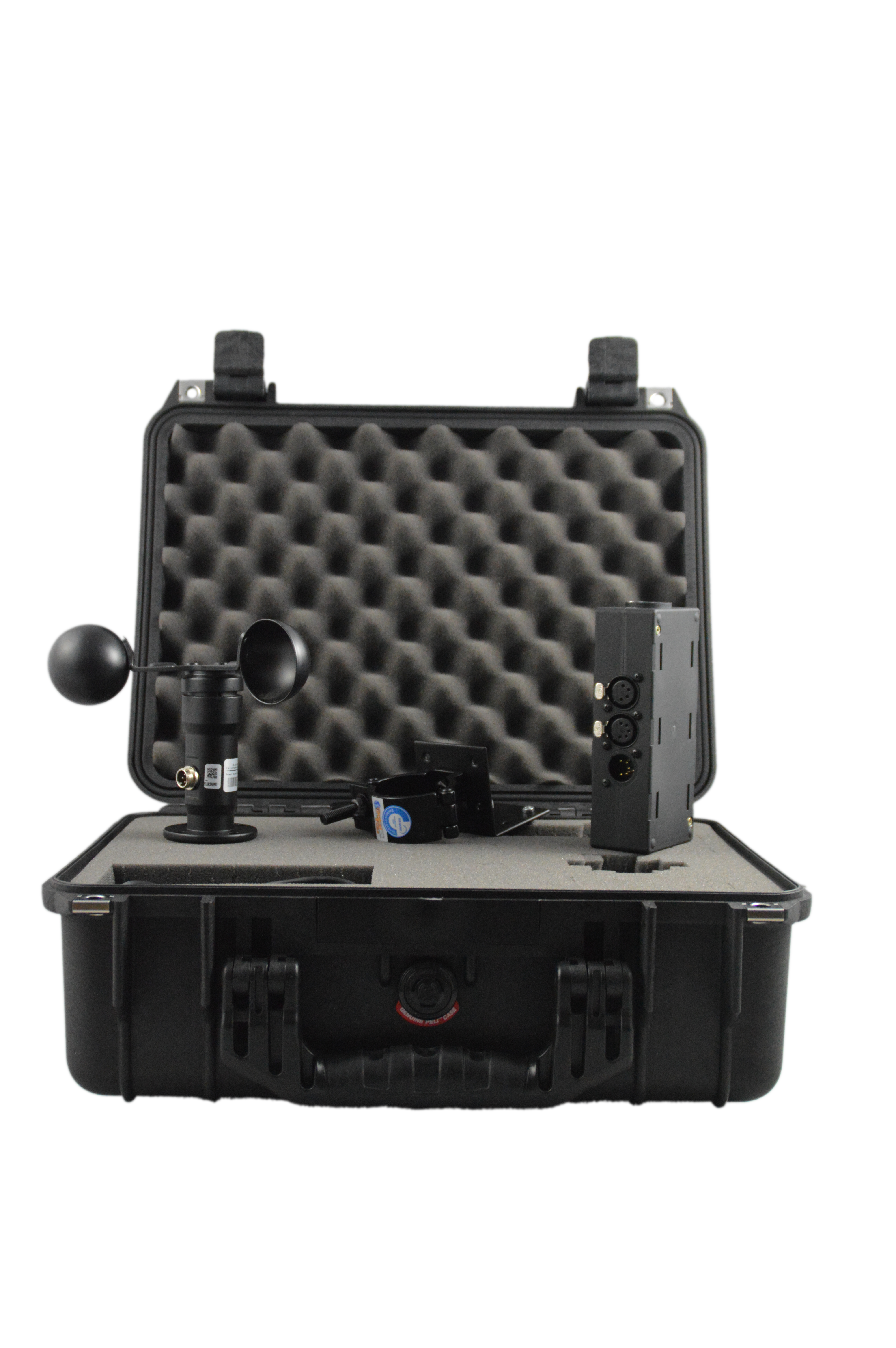

Das DataPort-Wind-Set ist ein Wi-Fi Wind Sensor- "Anemometer", Set im PeliCase.Auch als Schnittstelle für das Watchdog System.Es eröffnet RigPort die gesamte IIoT Welt der Veranstaltungstechnik.Durch einfache Integration der Ports an beliebiger Position ihres Geländes, kann jede noch so ungewöhnlich Eigenschaft durch entsprechenden Sensor/Datenquelle erfasst, oder jegliche notwendige Aktion im Feld gesteuert und typische Standard Schnittstellen eingebunden werden.Die Kommunikation erfolgt hierbei Wireless (Wi-Fi, Bluetooth)zudem kann er zusätzlich als Wi-Fi Repeater oder Wi-Fi Access Point bei 2,4GHz auftreten. Wi-Fi-Winddatenerfassung: für die Traverse Das DataPort-Wind-Set ist ein Windmesszellen (Anemometer) Auswertungs- und Übertragungs- Node für die Traverse.Strom lässt sich hierbei angenehm durchschleifenEine Anschließende Auswertung und Weiterverarbeitung in einer Zentrale macht dies sehr attraktiv. Hiermit können Windgeschwindigkeiten erfasst und zentral ausgewertet werden!In Verbindung mit dem RackPortMain1 kann zudem das komplette Feld an Sensoren gemanaged werden.Bestehend aus: 1x DataPort2x Rigport Clamp1x Anemometer aus robustem Metall 1x Truss-Clamp1x Verbindungskabel1x PeliCase 1450-001-110E (formschlüssig)HW Schnittstellen:1x Powercon-T1 In 1x Powercon-T1 Out1xXLR5m X-GPI (2x Input, Impuls-In, SensorDataI-In)1x XLR5f X-GPI (Output 2x Dry-Contact 100mA)1x XLR4f X-Payload (4..20mA, 0-10V Input)X-GPI (Input)

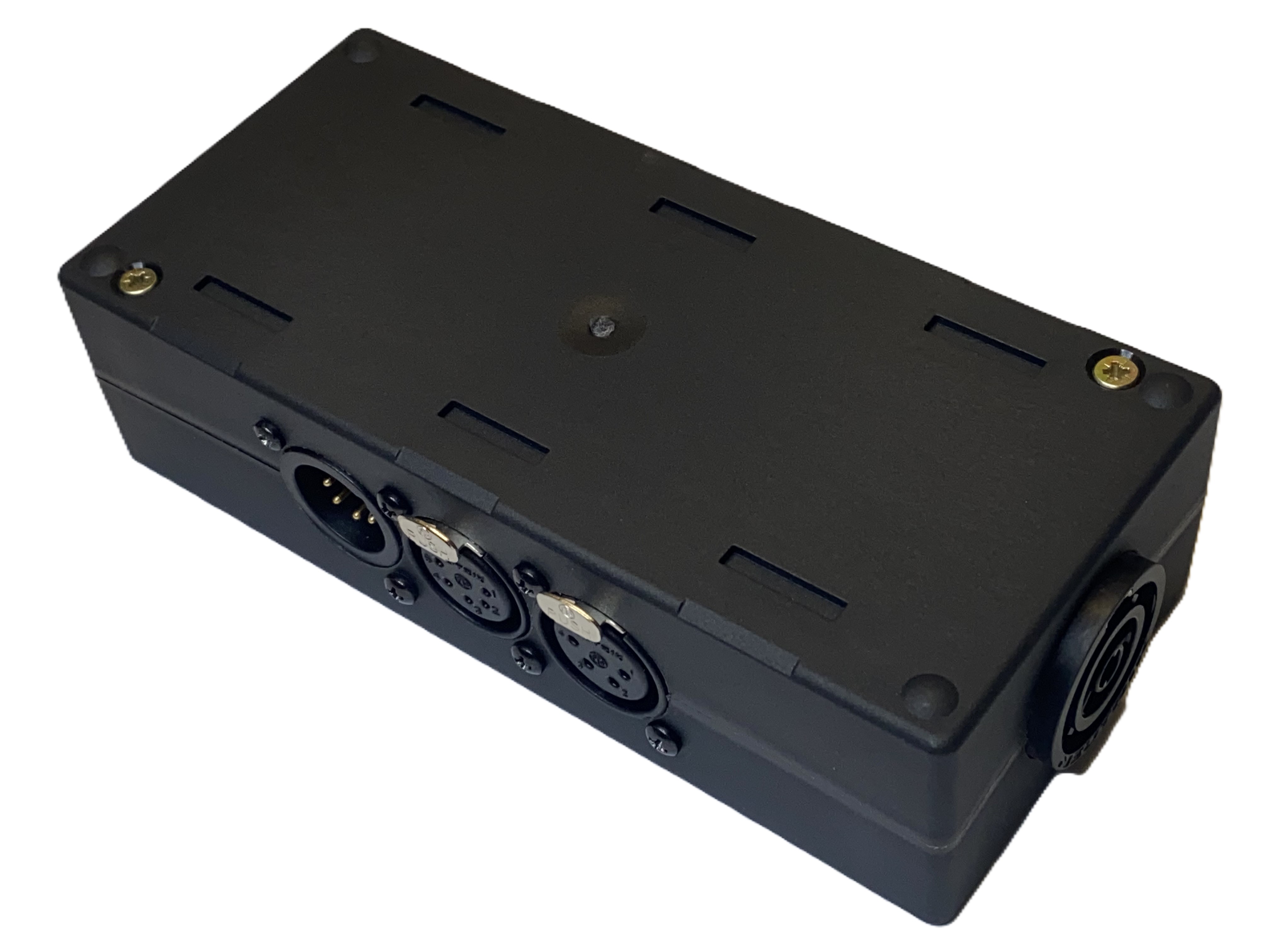

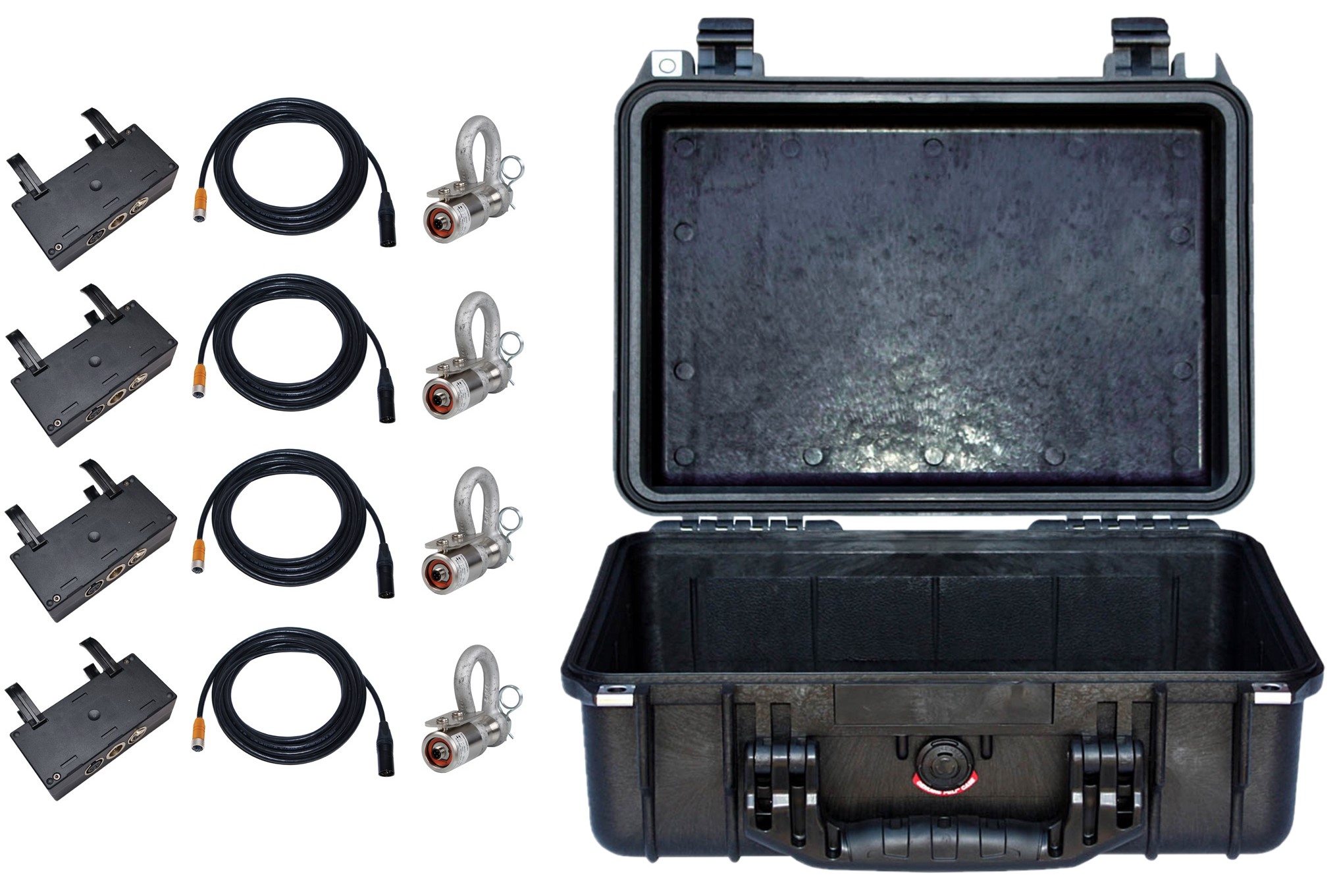

Der DataPort ist eine Wi-Fi Schnittstelle für das Watchdog System.Er eröffnet RigPort die gesamte IIoT Welt der Veranstaltungstechnik.Der DataPort ist auch über dessen Weboberfläche und als Accesspoint Stand Alone betreibbar, -->keine Cloud, RackPortMain oder App notwendig!Durch einfache Integration der Ports an beliebiger Position ihres Geländes, kann jede noch so ungewöhnlich Eigenschaft durch entsprechenden Sensor/Datenquelle erfasst, oder jegliche notwendige Aktion im Feld gesteuert und typische Standard Schnittstellen eingebunden werden.Die Kommunikation erfolgt hierbei Wireless (Wi-Fi, Bluetooth)zudem kann er zusätzlich als Wi-Fi Repeater oder Wi-Fi Access Point bei 2,4GHz auftreten. Anbindungs- Beispiele:LastmessztellenTemperaturPegelstandWindstärkeZählerSchalter, Relais, Melder, Signal, Anzeigen,Daten Wi-Fi- Lastdatenerfassung: für die Traverse Der LoadPort ist ein 4...20mA oder 0-10V Lastmesszellen Auswertungs- und Übertragungs- Node für die Traverse. Die Handelsüblichen 4...20mA & 0-10V Lastmesszellen aller Hersteller lassen sie hierüber überall und jederzeit über Wi-Fi anbinden und übertragen. Strom lässt sich hierbei angenehm durchschleifenEine Anschließende Auswertung und Weiterverarbeitung in einer Zentrale macht dies sehr attraktiv. Hiermit kann jede D8, D8PLUS, C1 Anwendung um Lastdatenermittlung erweitert werden!In Verbindung mit dem RackPortMain1 kann zudem das komplette Feld an Sensoren managed werden.Aufbau: WiFi Interface (Weboberfläche, MQTT...)integriertes Weitbereichsnetzteil (90-264VAC) PowerconT1 In & Out zum weiterschleifen Rigport Clamp kompatibel0-10V & 4...20mA Analog Input (die wahrscheinlich günstigste Weise Lastmesszellen auszuwerten)2x Digitale Eingänge2x Digitale Ausgänge1x Impulseingang1x DateneingangHW Schnittstellen:1x Powercon-T1 In 1x Powercon-T1 Out1xXLR5m X-GPI (2x Input, Impuls-In, SensrDataI-In)1x XLR5f X-GPI (Output 2x Dry-Contact 100mA)1x XLR4f X-Payload (4..20mA, 0-10V Input)X-GPI (Input) Ethernet Variante Auf Anfrage

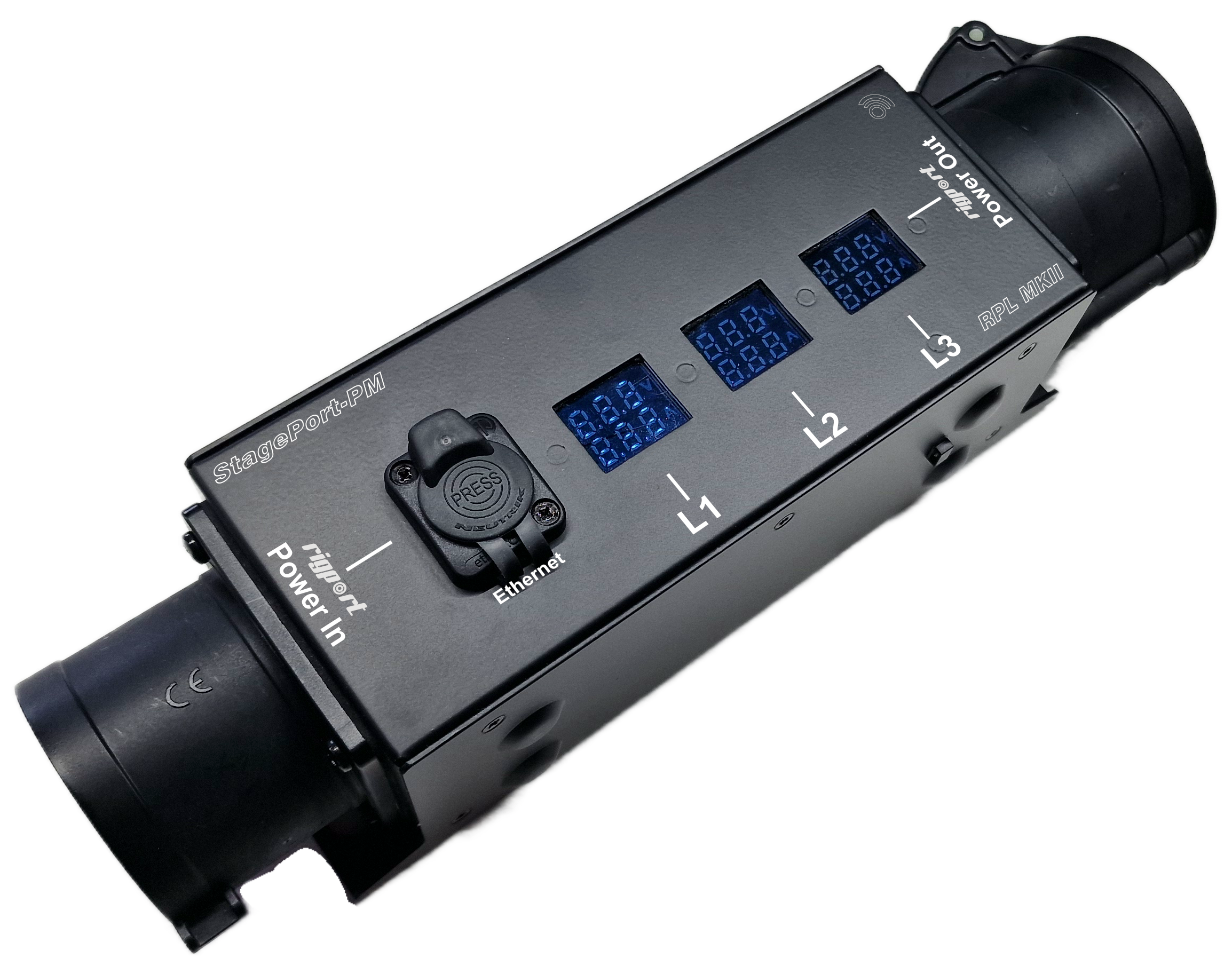

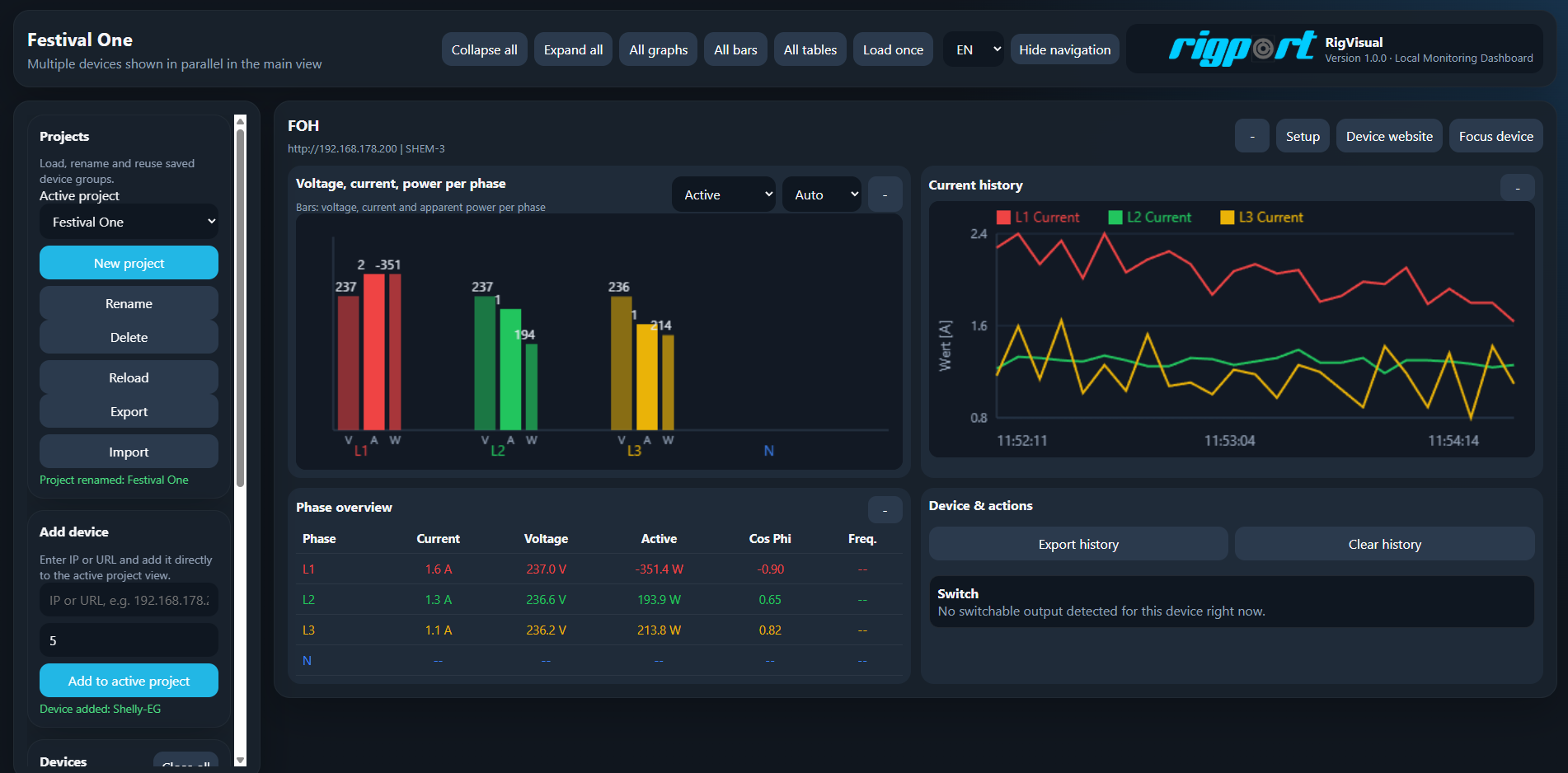

Der RPL32-PM-WD ist ein Intelligenter Ethernet & Wi-Fi Powermonitor zum Einklinken in 3-phasige 32 Ampere Versorgungsstränge. Spannung/Strom -Anzeige zum Einschleifen in 3-phasige Versorgungsstränge Spezifische Merkmale: Messung aller 3x Außenleiter WatchDog Funktion bei Grenzwerten Leistungsmessung auf jedem Kanal Webserver zum Monitoren und Konfigurieren Ethernet, Wi-Fi, MQTT, Bluetooth... Leistungsmessung mit Datenspeicherung Intelligente Zeitpläne, Skripting, Webhooks 3x Digitalanzeige Voltmeter Amperemeter, blau für jede Phase Spannungsmessbereich: 60 V bis 500 V, Messgenauigkeit ‎±1 Strommessung: 0 bis 100 A, Messgenauigkeit ±1 mit 2x  RigPort RPL-Clamps schnell und einfach montierbar 1x M10, 2x M4Shelly Pro 3EM Anschlüsse: 1x CEE32-5p-In 1x CEE32-5p-Through Out1x Ethercon Dokumentation:user manual  Technische Daten: # Hier ist ein YAML-Beispielcode ```yaml title: Shelly 3EM Pro Dashboard views: - title: Shelly 3EM Pro path: shelly_3em_pro cards: - type: grid title: Spannungen und Ströme columns: 3 square: false cards: # Phase 1: Spannung - type: gauge entity: sensor.shelly_3em_pro_voltage_phase_1 name: Spannung L1 unit: "V" min: 207 max: 253 severity: green: 220 yellow: 240 red: 253 theme: default # Phase 2: Spannung - type: gauge entity: sensor.shelly_3em_pro_voltage_phase_2 name: Spannung L2 unit: "V" min: 207 max: 253 severity: green: 220 yellow: 240 red: 253 theme: default # Phase 3: Spannung - type: gauge entity: sensor.shelly_3em_pro_voltage_phase_3 name: Spannung L3 unit: "V" min: 207 max: 253 severity: green: 220 yellow: 240 red: 253 theme: default # Phase 1: Strom - type: gauge entity: sensor.shelly_3em_pro_current_phase_1 name: Strom L1 unit: "A" min: 0 max: 63 severity: green: 0 yellow: 50 red: 63 theme: default # Phase 2: Strom - type: gauge entity: sensor.shelly_3em_pro_current_phase_2 name: Strom L2 unit: "A" min: 0 max: 63 severity: green: 0 yellow: 50 red: 63 theme: default # Phase 3: Strom - type: gauge entity: sensor.shelly_3em_pro_current_phase_3 name: Strom L3 unit: "A" min: 0 max: 63 severity: green: 0 yellow: 50 red: 63 theme: default # Graph der Ströme für Phase 1 - type: history-graph entities: - entity: sensor.shelly_3em_pro_current_phase_1 hours_to_show: 24 refresh_interval: 300 name: Stromverlauf L1 # Graph der Ströme für Phase 2 - type: history-graph entities: - entity: sensor.shelly_3em_pro_current_phase_2 hours_to_show: 24 refresh_interval: 300 name: Stromverlauf L2 # Graph der Ströme für Phase 3 - type: history-graph entities: - entity: sensor.shelly_3em_pro_current_phase_3 hours_to_show: 24 refresh_interval: 300 name: Stromverlauf L3 ```
