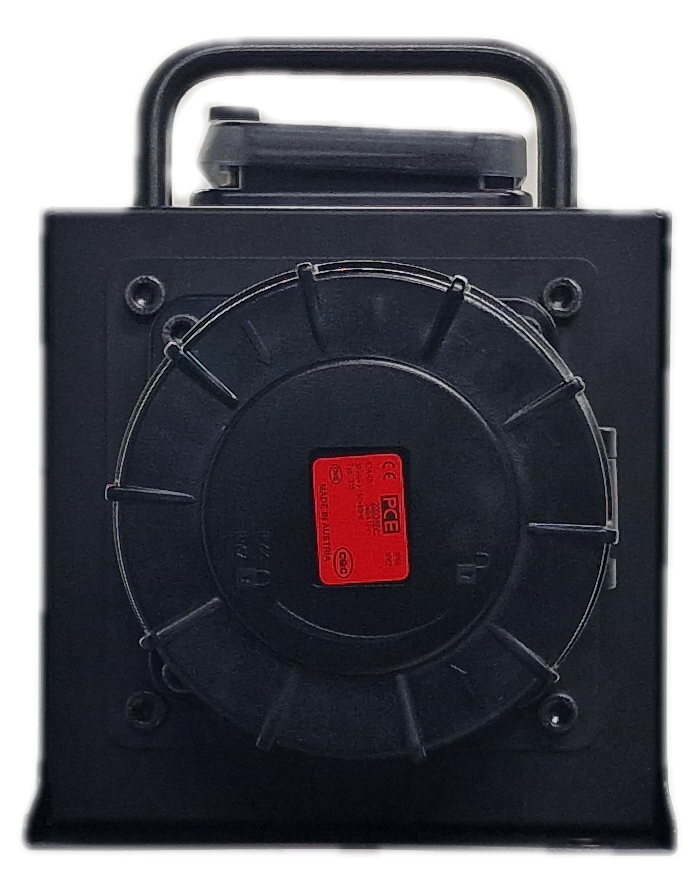

RPL125-PM-WD pro
Produktnummer:
0299037
Produktinformationen "RPL125-PM-WD pro"
Der RPL125WD pro ist ein intelligenter Powermonitor höchster Präzision, zum Einklinken in 3-phasige 125 Ampere Versorgungsstränge.
Spannung/Strom -Anzeige zum Einschleifen in 3-phasige Versorgungsstränge
Spezifische Merkmale:
- Messung aller 3x Außenleiter
- WatchDog Funktion bei Grenzwerten
- Leistungsmessung auf jedem Kanal
- Webserver zum Monitoren und Konfigurieren
- Leistungsmessung mit Datenspeicherung
- Intelligente Zeitpläne, Skripting, Webhooks
- Ehternetanschluss
- Servicesteckdose Powercon über RCBO
- N-Leitermessung
- Digitalanzeige
- 2x M10, Safety Ösen
- Optional: Schaltausgang
- Janitza UMG806
Anschlüsse:
- 1x CEE125-5p Out
- 1x CEE125-5p In
- 1x Ethercon
- 1x Powercon T1 über RCBO
Dokumentation:
user manual
Technische Daten:
| Abmessungen: | 361x120x120mm |
|---|---|
| Gewicht: | 7,6Kg |
| HS Code: | 85369010 |
| Leiterquerschnitt: | 35mm² |
| Material: | Stahlblech |
| Maximale Stromstärke: | 3x125A |
| Maximale Temperatur: | 55°C |
| Schutzklasse: | IP54 |
