RPL32-PM-WD
414,83 €
Sofort verfügbar, Lieferzeit: 3-5 days
Produktinformationen "RPL32-PM-WD"

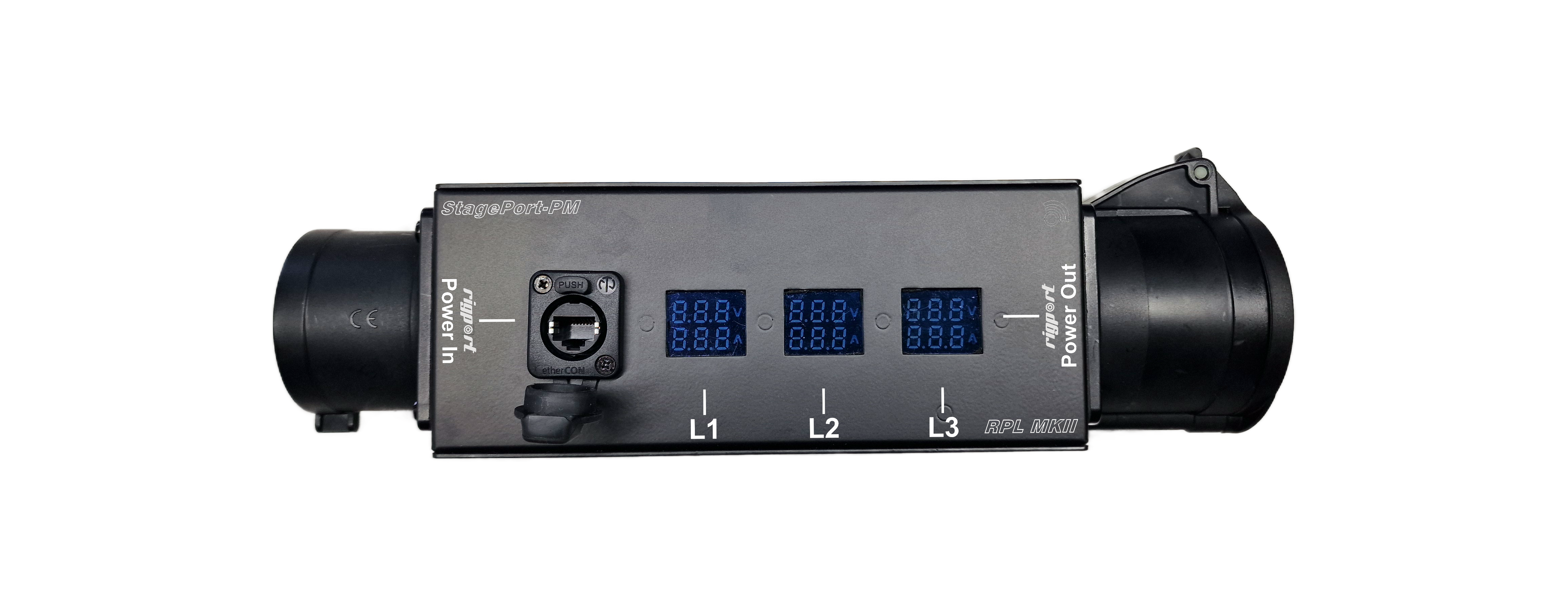

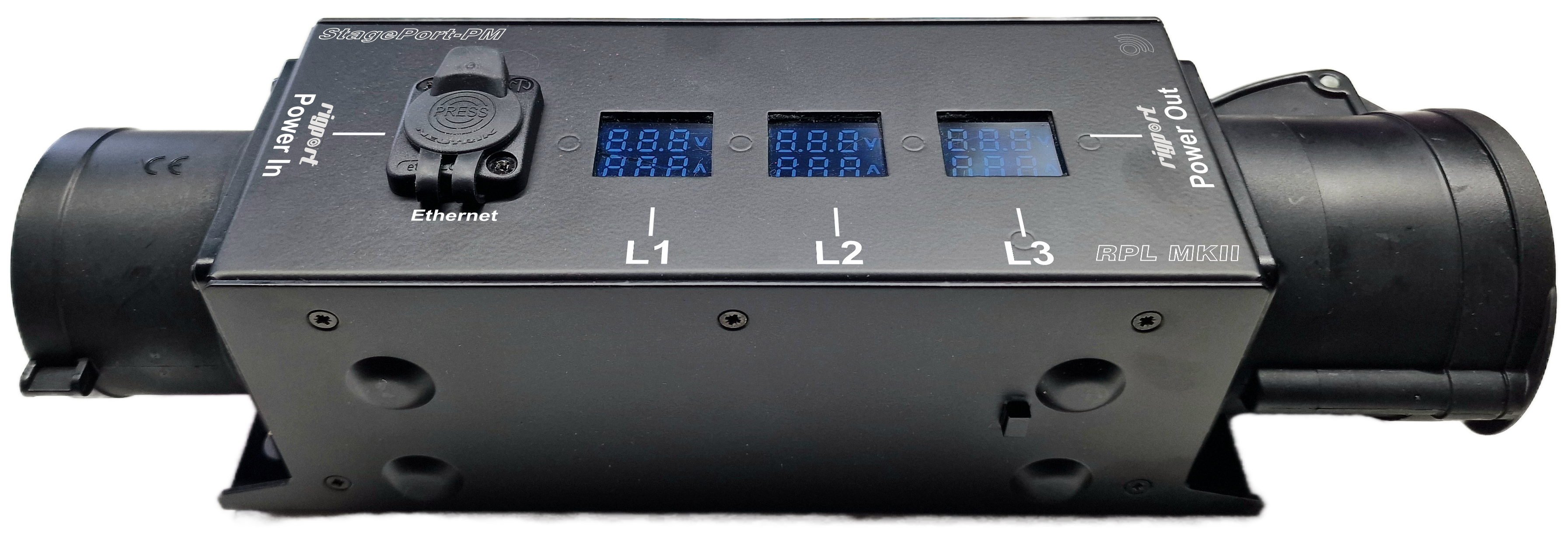

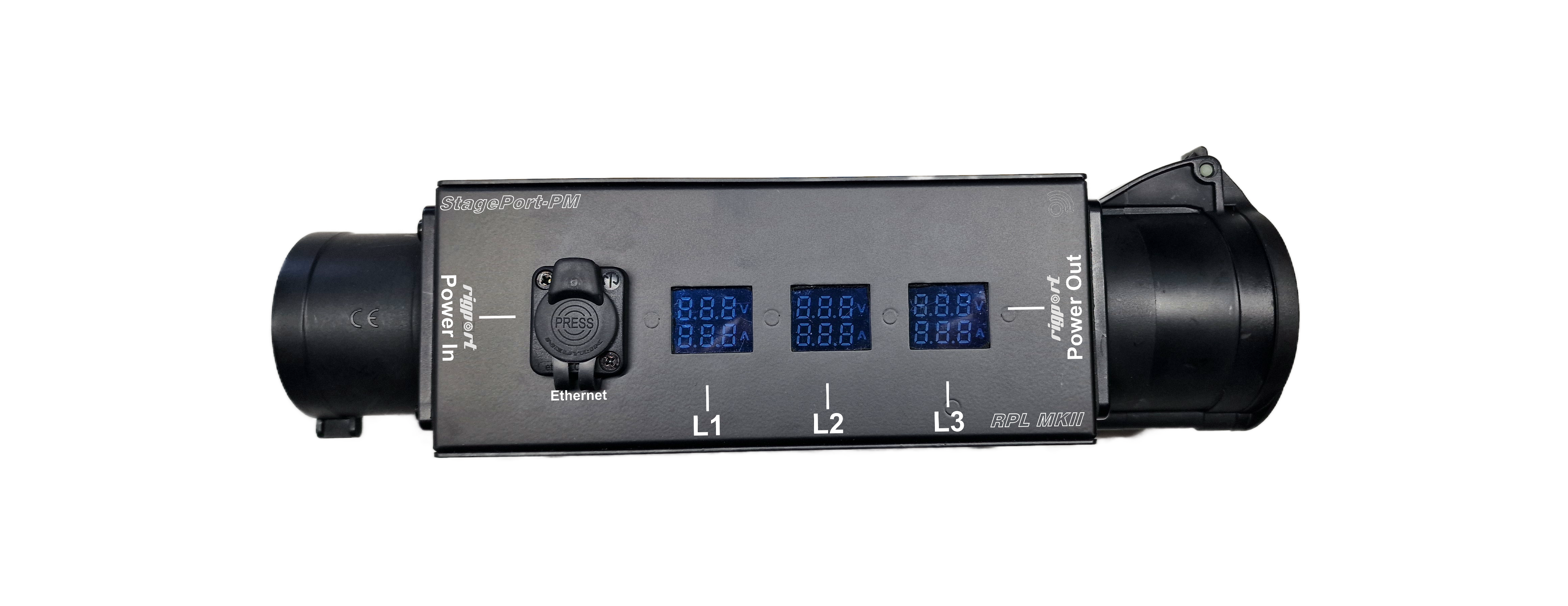

Der RPL32-PM-WD ist ein Intelligenter Ethernet & Wi-Fi Powermonitor zum Einklinken in 3-phasige 32 Ampere Versorgungsstränge.
Spannung/Strom -Anzeige zum Einschleifen in 3-phasige Versorgungsstränge
Spezifische Merkmale:
- Messung aller 3x Außenleiter
- WatchDog Funktion bei Grenzwerten
- Leistungsmessung auf jedem Kanal

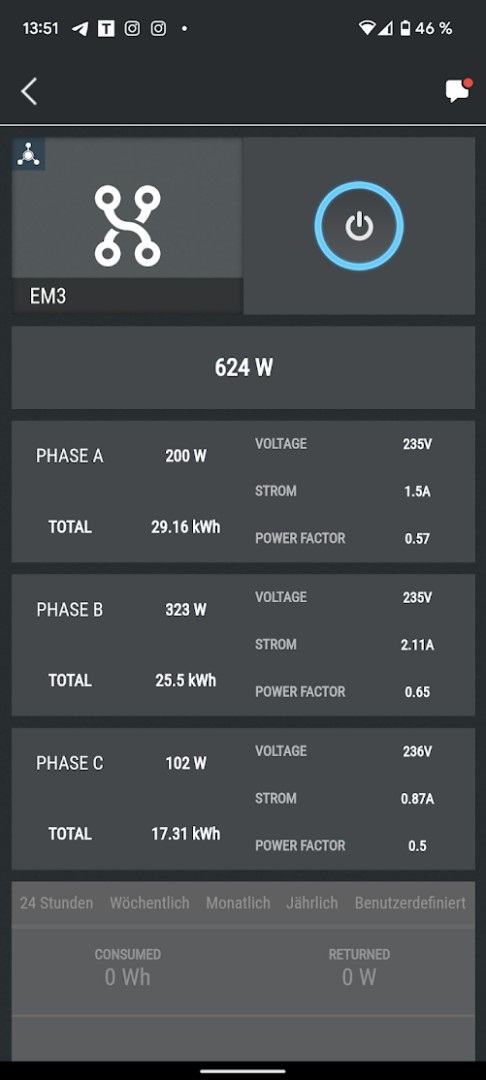

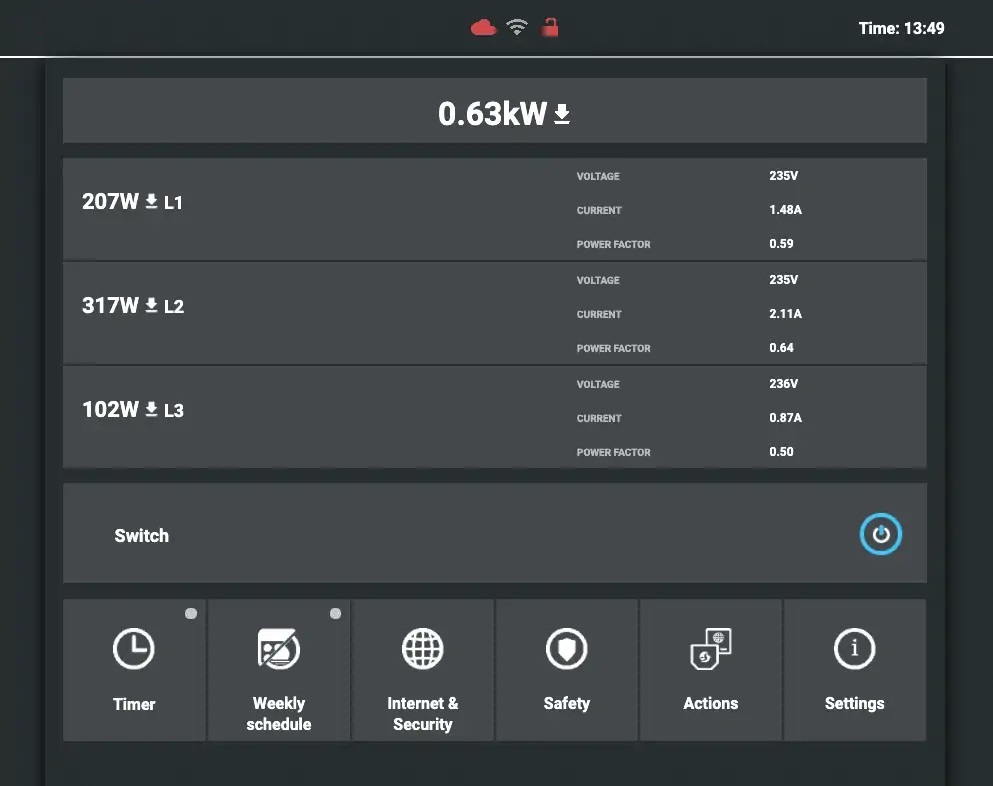

- Webserver zum Monitoren und Konfigurieren

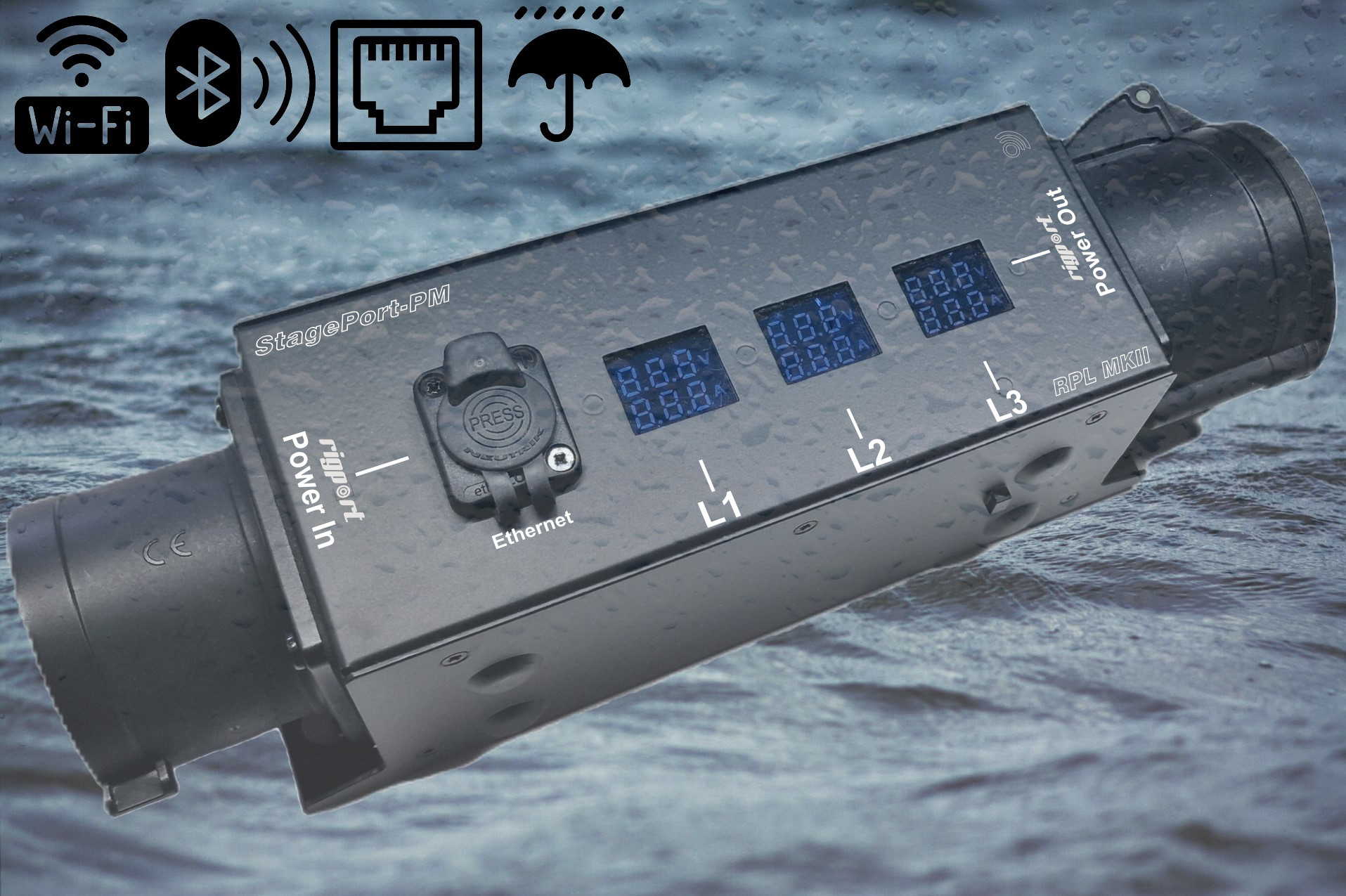

- Ethernet, Wi-Fi, MQTT, Bluetooth...
- Leistungsmessung mit Datenspeicherung
- Intelligente Zeitpläne, Skripting, Webhooks

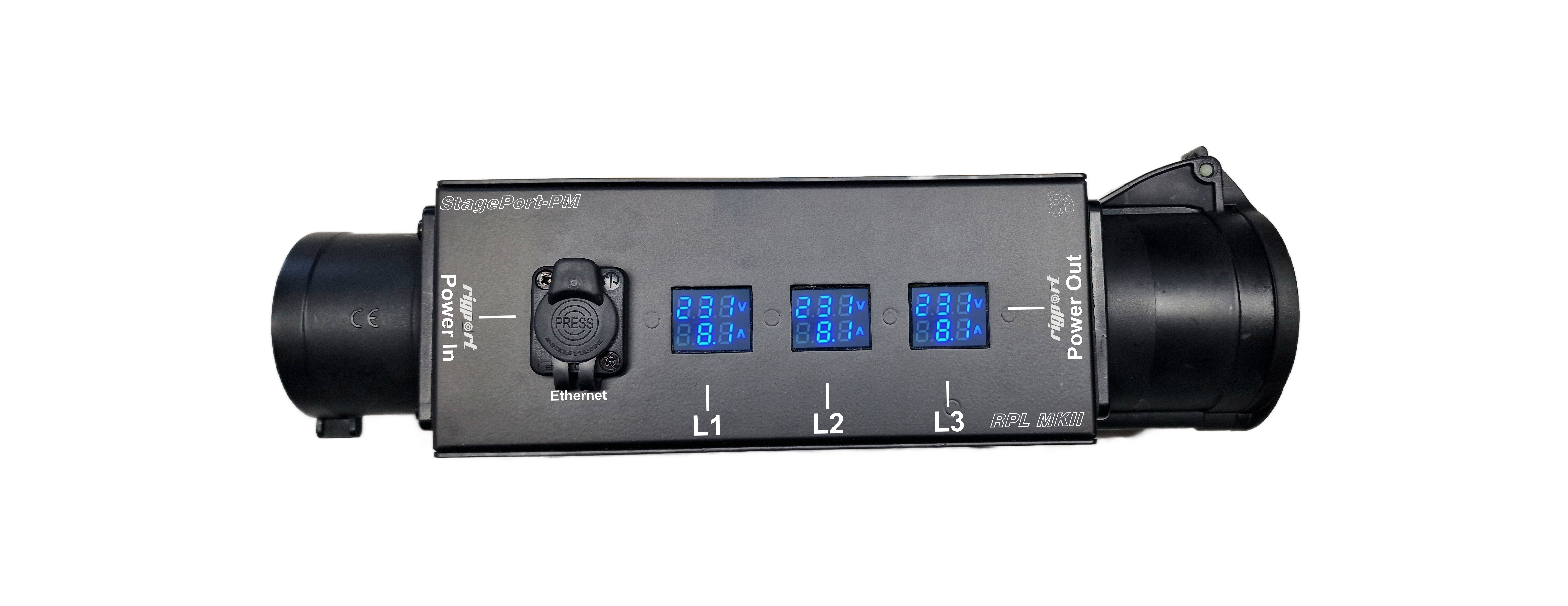

- 3x Digitalanzeige Voltmeter Amperemeter, blau für jede Phase
- Spannungsmessbereich: 60 V bis 500 V, Messgenauigkeit ±1
- Strommessung: 0 bis 100 A, Messgenauigkeit ±1
- mit RigPort RPL-Clamps schnell und einfach montierbar
- 1x M10, 2x M4
- Shelly Pro 3EM
Anschlüsse:

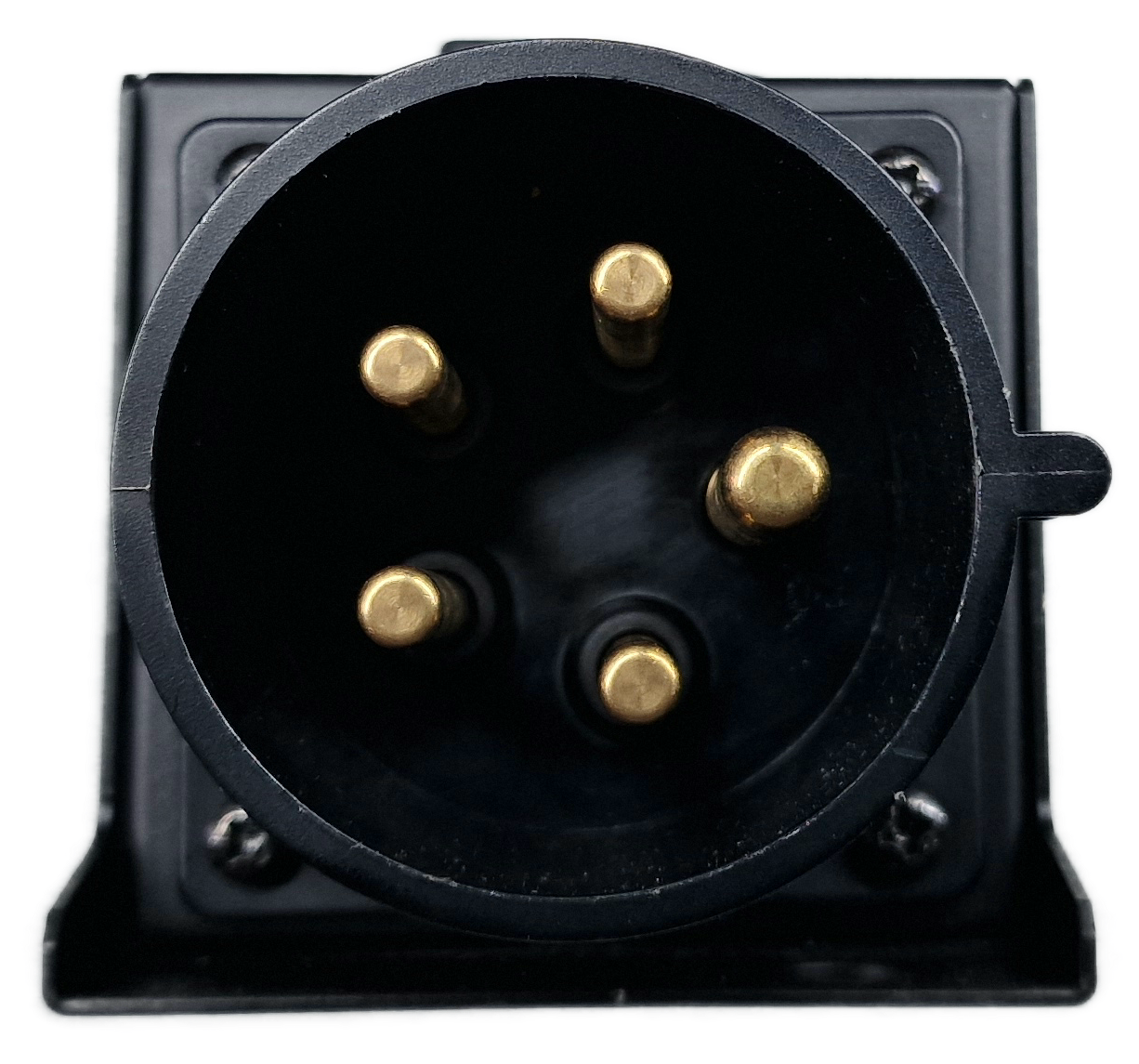

- 1x CEE32-5p-In

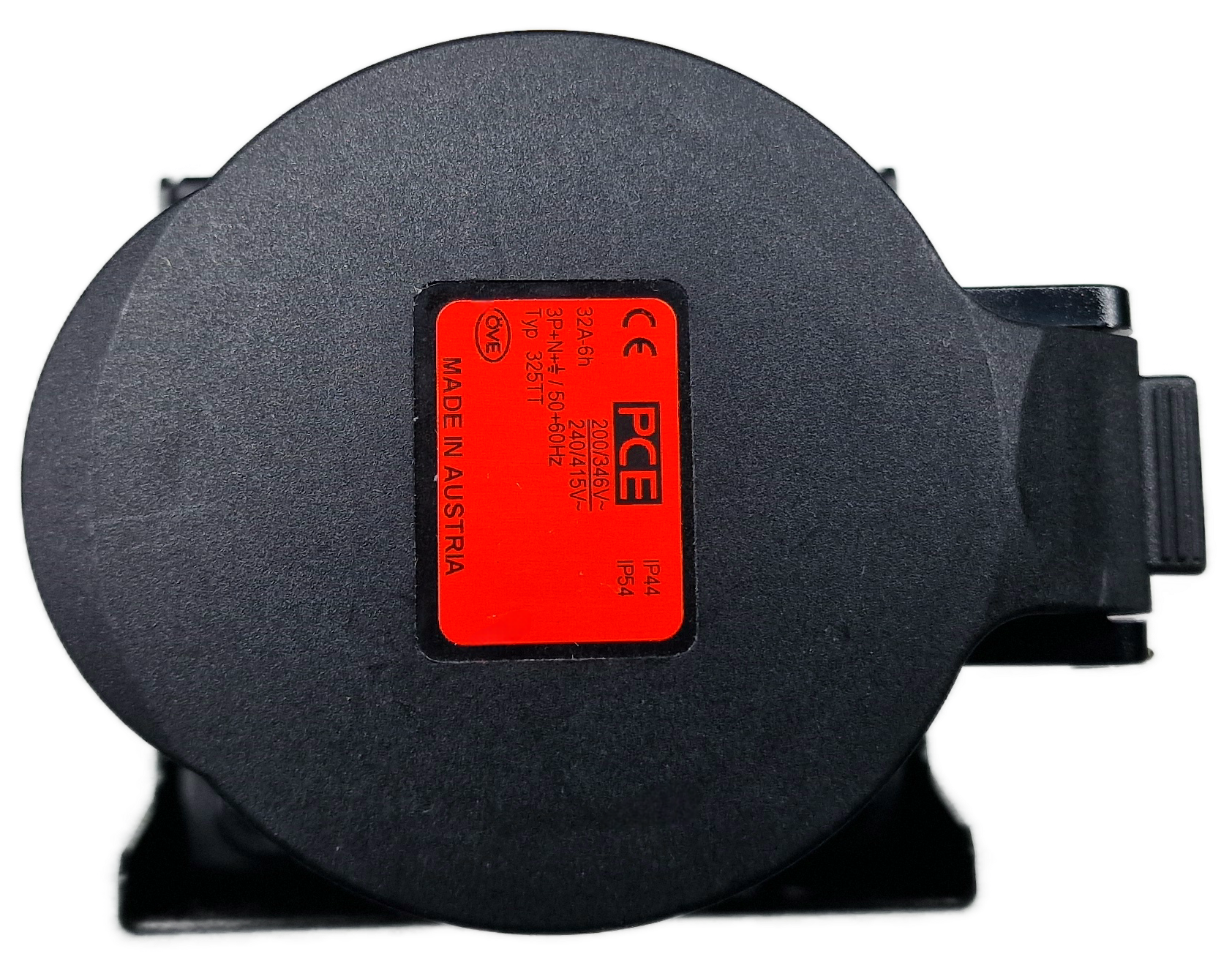

- 1x CEE32-5p-Through Out
- 1x Ethercon
Dokumentation:
user manual
# Hier ist ein YAML-Beispielcode
```yaml
title: Shelly 3EM Pro Dashboard
views:
- title: Shelly 3EM Pro
path: shelly_3em_pro
cards:
- type: grid
title: Spannungen und Ströme
columns: 3
square: false
cards:
# Phase 1: Spannung
- type: gauge
entity: sensor.shelly_3em_pro_voltage_phase_1
name: Spannung L1
unit: "V"
min: 207
max: 253
severity:
green: 220
yellow: 240
red: 253
theme: default
# Phase 2: Spannung
- type: gauge
entity: sensor.shelly_3em_pro_voltage_phase_2
name: Spannung L2
unit: "V"
min: 207
max: 253
severity:
green: 220
yellow: 240
red: 253
theme: default
# Phase 3: Spannung
- type: gauge
entity: sensor.shelly_3em_pro_voltage_phase_3
name: Spannung L3
unit: "V"
min: 207
max: 253
severity:
green: 220
yellow: 240
red: 253
theme: default
# Phase 1: Strom
- type: gauge
entity: sensor.shelly_3em_pro_current_phase_1
name: Strom L1
unit: "A"
min: 0
max: 63
severity:
green: 0
yellow: 50
red: 63
theme: default
# Phase 2: Strom
- type: gauge
entity: sensor.shelly_3em_pro_current_phase_2
name: Strom L2
unit: "A"
min: 0
max: 63
severity:
green: 0
yellow: 50
red: 63
theme: default
# Phase 3: Strom
- type: gauge
entity: sensor.shelly_3em_pro_current_phase_3
name: Strom L3
unit: "A"
min: 0
max: 63
severity:
green: 0
yellow: 50
red: 63
theme: default
# Graph der Ströme für Phase 1
- type: history-graph
entities:
- entity: sensor.shelly_3em_pro_current_phase_1
hours_to_show: 24
refresh_interval: 300
name: Stromverlauf L1
# Graph der Ströme für Phase 2
- type: history-graph
entities:
- entity: sensor.shelly_3em_pro_current_phase_2
hours_to_show: 24
refresh_interval: 300
name: Stromverlauf L2
# Graph der Ströme für Phase 3
- type: history-graph
entities:
- entity: sensor.shelly_3em_pro_current_phase_3
hours_to_show: 24
refresh_interval: 300
name: Stromverlauf L3
```
| Abmessungen: | 321x90x100mm |
|---|---|
| Gewicht: | 1,6Kg |
| HS Code: | 85369010 |
| Leiterquerschnitt: | 6mm² |
| Material: | Stahlblech |
| Maximale Stromstärke: | 16A |
| Maximale Temperatur: | 55°C |
| Schutzklasse: | IP54 |
