RackPort Stromverteilungen
aufbauend auf unsere RackPort und WatchDog Serie, werden wir in Kürze große Stromverteilungen wahlweise inklusive Watchdog Funktionalität in unser Programm aufnehmen.
Diese intelligenten Stromverteilungen lassen sich somit perfekt in unser Watchdog Management System integrieren und damit vollständig Managen, Überwachen , Steuern und Monitoren.
Smart VT eben.
Hierbei kommen höchstwertige Komponenten wie...
- ABB RCBO Automaten
- Janitza/(oder Shelly) Ethernet Monitoring

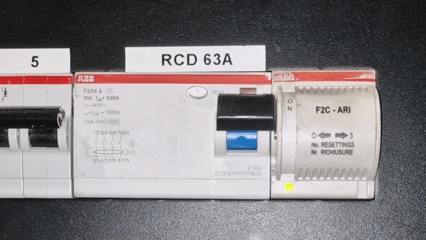

- Fernauslösung (Motorantrieb für die Automaten)
- Optional: Selektive Automaten, Überspannungsschutz, Isolationsüberwachung...
- Steckverbinder von Harting, Socapex, PCE, Neutrik,

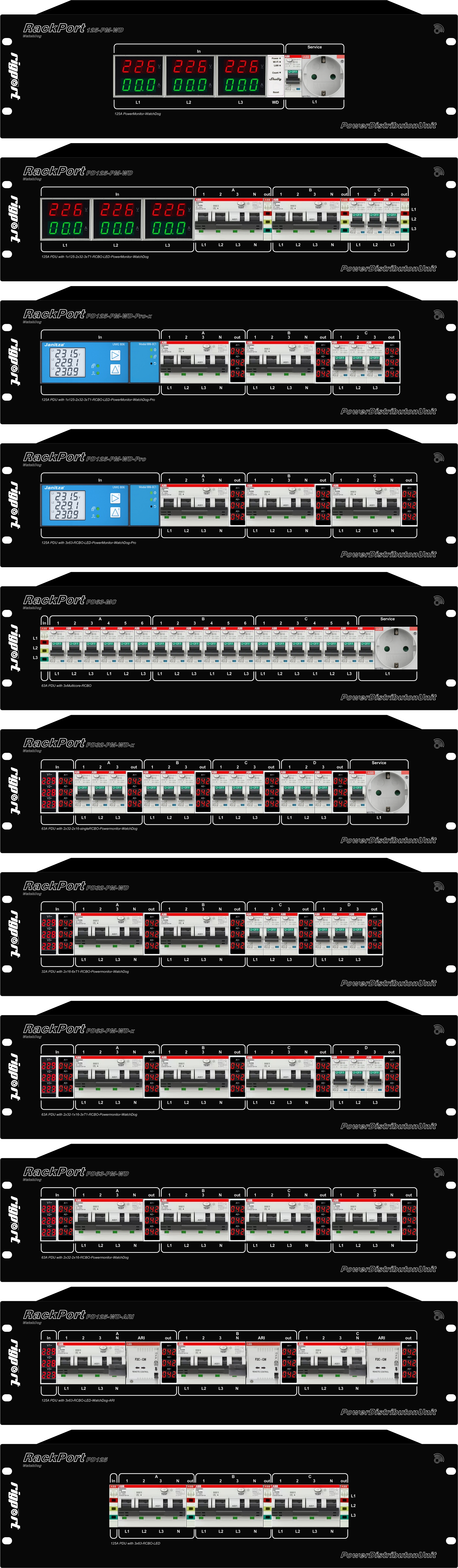

Auszug neuer 3HE Modelle
- WatchDog zum Nachrüsten vorhandener Racks
- WatchDog mit Unterverteilung, Indikatoren
- WatchDog mit Hochpräzisionsmonitoring, Outputmonitoring
- WatchDog mit Hochpräzisionsmonitoring, Outputmonitoring
- PDU- Multicoreverteilung: Socapex / Harting / 18xT1 direkt
- PDU mit CEE Output, single RCBO's, Monitoring je Kanal
- PDU mit CEE / T1 Output, RCBO's, Monitoring je Kanal
- PDU mit CEE / T1 Output, RCBO's, Monitoring je Kanal
- PDU mit CEE Output, RCBO's, Monitoring je Kanal
- PDU mit CEE Output, RCBO's, Monitoring je Kanal, Automatische Rücksetzung und Remoteschaltung
- Standard PDU mit CEE Output, RCBO's , Indikatoren
Kontaktieren Sie uns, wenn Sie mehr darüber erfahren möchten und teilen Sie uns Ihre Wunschkonfiguration mit!
RackPort PD125
RackPort PD125 ist ein125A -3x63ACEE, 3HE single RCBO Powerdistributor.
Er setzt auf hochwertige Bestückung, damit nichts dem Zufall oder schlechter Qualität überlassen bleibt, wie z.B. Automaten von ABB: single RCBO (ABB RCBO C63A, 30mA), Original PCE Steckverbinder
3HE (128mm)
3x LED Als Phasenindikator
CEE125 In (Flansch)CEE125 Out (Flansch)
3x CEE63 Out, je separater ABBRCBO C63A, 30mA1x PE Anschluss M8
Optionen:1-4 Smartmeter ShellyPro 3EM1m AnschlussleitungCPOT (HAN GND)
user manual
RackPort PD125-WD-ARI
Der RackPort PD125-PM-WD ist ein 125A, 3HE single RCBO Watchdog ,zum Einschleifen in bestehende Racks, inklusive kleiner Unterverteilung.Volle remote Kontrolle über Multimeter mit Anzeigen für alle Input und OutputEr setzt auf hochwertige Bestückung, damit nichts dem Zufall oder schlechter Qualität überlassen bleibt, wie z.B. Automaten von ABB: single RCBO (ABB C32A, 30mA, B16/30mA), Original Neutrik, und PCE Steckverbinder
CEE125 In & Out (Flansch)ABB Automaten3x CEE32 Out, je separater RCBO C32A, 30mA3-4x ShellyPro 3EmARI AutoReset (3 Wiedereinschaltversuche) und Remotesteuerung der AutomatenAnzeige Spannung und Strom Input 3PhasenAnzeige Strom 3x Output 3 Phasen1x Ethercon1x PE Anschluss M8
Webserver zum Monitoren und KonfigurierenEthernet, Wi-Fi, MQTT, BluetoothWatchdogfunktion bei Grenzwerten
Optionen:CPOT (HAN GND)3 Smartmeter ShellyPro 3EM je Output1m Anschlussleitung
user manual
RackPort PD32-PM-WD
RackPort PD32-PM-WD ist ein intelligenter und smarter 32A, 3HE single RCBO Powerdistributor.Er bietet volle Kontrolle über Multimeter mit Anzeigen für alle Input und Output
Er setzt auf hochwertige Bestückung, damit nichts dem Zufall oder schlechter Qualität überlassen bleibt, wie z.B. Automaten von ABB: single RCBO (ABB B16/30mA), Original Neutrik, und PCE Steckverbinder
1x CEE32 In (Flansch)ABB Automaten2x CEE16 Out, separater RCBO C16A, 30mA 6x PowerconTrue1 Out, je separater RCBO B16A, 30mA Anzeige Spannung und Strom Input 3Phasen Anzeige 4x Strom Output 3 Phasen 1x ShellyPro 3Em (Summe)1x PE Anschluss M8 Optionen: CPOT (HAN GND) 1-5 Smartmeter ShellyPro 3EM 1m Anschlussleitunguser manual
RackPort PD32-PM-WD-x
RackPort PD32-PM-WD-x ist ein intelligenter und smarter 32A, 3HE single RCBO Powerdistributor.Er bietet volle Kontrolle über Multimeter mit Anzeigen für alle Input und Output
Er setzt auf hochwertige Bestückung, damit nichts dem Zufall oder schlechter Qualität überlassen bleibt, wie z.B. Automaten von ABB: single RCBO (ABB B16/30mA), Original Neutrik, und PCE Steckverbinder
1x CEE32 In (Flansch)ABB Automaten3x CEE16 Out, separater RCBO C16A, 30mA 3x PowerconTrue1 Out, je separater RCBO B16A, 30mA Anzeige Spannung und Strom Input 3Phasen Anzeige 4x Strom Output 3 Phasen 1x ShellyPro 3Em (Summe)1x PE Anschluss M8 Optionen: CPOT (HAN GND) 1-5 Smartmeter ShellyPro 3EM 1m Anschlussleitunguser manual
RackPort PD63-MC-Han6
Der RackPort PD63-MC-Han6 ist ein 63A 3HE Powerdistributor/Scanstromverteiler mit Servicesteckdose.Er setzt auf hochwertige Bestückung, damit nichts dem Zufall oder schlechter Qualität überlassen bleibt wie z.B. Automaten von ABB: single RCBO (ABB B16/30mA), Original Harting Han6, und PCE Steckverbinder
Austattung:CEE63 In (Flansch)ABB Automaten3x Harting Han6 Out, je
(3x6)
separater B16/30mA RCBO1x Schuko Out, separater B16/30mA RCBO1x PE Anschluss M8 Optionen:CPOT (HAN GND)Smartmeter ShellyPro 3EM1m Anschlussleitung
user manual
RackPort PD63-MC-Spx
Der RackPort PD63-MC-Spx ist ein 63A 3HE Powerdistributor/Scanstromverteiler mit Servicesteckdose.Er setzt auf hochwertige Bestückung, damit nichts dem Zufall oder schlechter Qualität überlassen bleibt wie z.B. Automaten von ABB: single RCBO (ABB B16/30mA), Socapex, und PCE Steckverbinder
Austattung:CEE63 In (Flansch)ABB Automaten3x Socapex Multipin Out, je
(3x6)
separater B16/30mA RCBO1x Schuko Out, separater B16/30mA RCBO1x PE Anschluss M8 Optionen:CPOT (HAN GND)Smartmeter ShellyPro 3EM1m Anschlussleitung
user manual
RackPort PD63-MC-True1
Der RackPort PD63-MC-True1 ist ein 63A 3HE Powerdistributor/Scanstromverteiler mit Servicesteckdose.Er setzt auf hochwertige Bestückung, damit nichts dem Zufall oder schlechter Qualität überlassen bleibt wie z.B. Automaten von ABB: single RCBO (ABB B16/30mA), Original Neutrik Powercon True1, und PCE Steckverbinder
Austattung:CEE63 In (Flansch)ABB Automaten18x PowerconTrue1 Out, je separater B16/30mA RCBO1x Schuko Out, separater B16/30mA RCBO1x PE Anschluss M8 Optionen:CPOT (HAN GND)Smartmeter ShellyPro 3EM1m Anschlussleitung
user manual
RackPort PD63-PM-WD
RackPort PD63-PM-WD ist ein intelligenter und smarter 63A, 3HE single RCBO Powerdistributor.Er bietet volle Kontrolle über Multimeter mit Anzeigen für alle Input und Output
Er setzt auf hochwertige Bestückung, damit nichts dem Zufall oder schlechter Qualität überlassen bleibt, wie z.B. Automaten von ABB: single RCBO (ABB C32A, 30mA, B16/30mA), Original Neutrik, und PCE Steckverbinder
1x CEE63 In (Flansch)ABB Automaten2x CEE32 Out, je separater RCBO C32A, 30mA 2x CEE16 Out, separater RCBO C16A, 30mAAnzeige Spannung und Strom Input 3Phasen Anzeige 4x Strom Output 3 Phasen 1x ShellyPro 3Em (Summe)1x PE Anschluss M8 Optionen: CPOT (HAN GND) 1-5 Smartmeter ShellyPro 3EM 1m Anschlussleitunguser manual
RackPort PD63-PM-WD-x
RackPort PD63-PM-WD-x ist ein intelligenter und smarter 63A, 3HE single RCBO Powerdistributor.Er bietet volle Kontrolle über Multimeter mit Anzeigen für alle Input und Output
Er setzt auf hochwertige Bestückung, damit nichts dem Zufall oder schlechter Qualität überlassen bleibt, wie z.B. Automaten von ABB: single RCBO (ABB C32A, 30mA, B16/30mA), Original Neutrik, und PCE Steckverbinder
1x CEE63 In (Flansch)ABB Automaten2x CEE32 Out, je separater RCBO C32A, 30mA 1x CEE16 Out, separater RCBO C16A, 30mA3x PowerconTrue1 Out, je separater RCBO B16A, 30mAAnzeige Spannung und Strom Input 3Phasen Anzeige 4x Strom Output 3 Phasen 1x ShellyPro 3Em (Summe)1x PE Anschluss M8 Optionen: CPOT (HAN GND) 1-5 Smartmeter ShellyPro 3EM 1m Anschlussleitunguser manual
RackPort125-PM
Der RackPortPM125 ist ein 19" 3HE Powermonitor zum Nachrüsten.Spannung/Strom -Anzeige zum einfachen Einschleifen in 3-phasige Versorgungsstränge, bestehender Verteiler-Racks. 3x Digitalanzeige Voltmeter Amperemeter für jede Phase präzises Smartmeter Voltmeter Amperemeter LCD-Bildschirm mit großem Betrachtungswinkel schaltbare Hintergrundbeleuchtung 1x CEE125-In 1x CEE125-Out
simpler 3 Phasen Powermonitor
3HE (128mm)
3x Anzeige Je Phase
Strom (0-160 Ampere -+1%) und Spannung (40-500 Volt -+1%) auf einen BlickServicesteckdose mit RCBO (ABB)
1x CEE125 In 1x CEE125 Out zum Einschleifen in bestehende Racks
RackPort125-PM-WD
Der RackPortPM125-PM-WD ist ein 19" 3HE
intelligenter smarter Powermonitor zum Einklinken in 3 phasige 125 Ampere Versorgungsstränge bestehender Verteiler-Racks. 3HE (128mm)
3x
Spannung/Strom -Anzeige
je Phase
Strom (0-160 Ampere -+1%) und Spannung (40-500 Volt -+1%) auf einen Blick
1x Sevicesteckdose mit RCBO (ABB B16/30mA)
1x CEE125 In 1x CEE125 Out mit zum Einschleifen in bestehende Racks1x Ethercon
Webserver zum Monitoren und Konfigurieren
Ethernet, Wi-Fi, MQTT... (Ethernet, Bluetooth optional)
Watchdogfunktion bei Grenzwerten
Optional: N-Leiter Messunguser manual
RackPort125-PM-WD-Pro
Der RackPortPM125-PM-WD ist ein 19" 3HE
Intelligenter hochpräzieser Powermonitor zum Einklinken in 3 phasige 125 Ampere Versorgungsstränge bestehender Verteiler-Racks. Janitza UMG806 mit Ethernetmodul3HE (128mm)
3x
Spannung/Strom -Anzeige
je Phase
Strom (0-160 Ampere -+1%) und Spannung (40-500 Volt -+1%) auf einen Blick
1x Sevicesteckdose mit RCBO (ABB B16/30mA)
1x CEE125 In 1x CEE125 Out mit zum Einschleifen in bestehende Racks1x Ethercon
Watchdogfunktion bei Grenzwerten
N-Leiter Messunguser manual
RackPort16
Energiemessung:
ohne Energiemessung
|
Input:
CEE 16A
|
Output:
Powercon
|
Schaltbare Ausgänge:
ohne schaltbare Ausgänge
Der RackPort16 ist eine modulare Powercon Strom-Verteilung für 19" Racks. nur eine Höheneinheit (1HE = 4,44cm) 3x 16 Ampere 1x CEE16-In 9x Powercon-Out
RackPort16-ESw (Auf Anfrage)
Energiemessung:
ohne Energiemessung
|
Input:
CEE 16A
|
Output:
Powercon
|
Schaltbare Ausgänge:
mit schaltbaren Ausgängen
Der RackPort16ESw ist eine modulare und schaltbare Powercon Strom-Verteilung für 19" Racks. nur eine Höheneinheit (1HE = 4,44cm), 8-Ausgänge schaltbar 3x 16 Ampere 1x CEE16-In 9x Powercon-OutRelais Manual
RackPort16-WD
Energiemessung:
mit Energiemessung
|
Input:
CEE 16A
|
Output:
Powercon
|
Schaltbare Ausgänge:
ohne schaltbare Ausgänge
Der RackPort16WD ist eine modulare Powercon Strom-Verteilung für 19" Racks mit Ethernet / Wi-Fi Watchdog -Funktion zur Online Energiemessung. nur eine Höheneinheit (1HE = 4,44cm) 3x 16 Ampere 1x CEE16-In 9x Powercon-Out 1x Ethercon, Shelly Pro 3EM
RackPort16T1
Energiemessung:
ohne Energiemessung
|
Input:
CEE 16A
|
Output:
Powercon T1
|
Schaltbare Ausgänge:
ohne schaltbare Ausgänge
Der RackPort16T1 ist eine modulare Powercon Strom-Verteilung für 19" Racks. nur eine Höheneinheit (1HE = 4,44cm) 3x 16 Ampere 1x CEE16-In 9x Powercon-True1-Out
RackPort16T1-ESw (Auf Anfrage)
Energiemessung:
ohne Energiemessung
|
Input:
CEE 16A
|
Output:
Powercon T1
|
Schaltbare Ausgänge:
mit schaltbaren Ausgängen
Der RackPort16T1ESw ist eine modulare und schaltbare Powercon Strom-Verteilung für 19" Racks. nur eine Höheneinheit (1HE = 4,44cm), 8-Ausgänge schaltbar 3x 16 Ampere 1x CEE16-In 9x Powercon-True1-OutRelais Manual
RackPort16T1-WD
Energiemessung:
mit Energiemessung
|
Input:
CEE 16A
|
Output:
Powercon T1
|
Schaltbare Ausgänge:
ohne schaltbare Ausgänge
Der RackPort16T1WD ist eine modulare Powercon Strom-Verteilung für 19" Racks mit Ethernet / Wi-Fi Watchdog -Funktion zur Online Energiemessung. nur eine Höheneinheit (1HE = 4,44cm) 3x 16 Ampere 1x CEE16-In 9x Powercon-True1-Out 1x Ethercon, Shelly Pro 3EM
RackPort32
Energiemessung:
ohne Energiemessung
|
Input:
CEE 32A
|
Output:
Powercon
|
Schaltbare Ausgänge:
ohne schaltbare Ausgänge
Der RackPort32 ist eine modulare Powercon Strom-Verteilung für 19" Racks. nur eine Höheneinheit (1HE = 4,44cm) 3x 32 Ampere 1x CEE32-In (including 1m cable) 9x Powercon-Out (3 self-resetting fused outputs per phase)
RackPort32-ESw (Auf Anfrage)
Energiemessung:
ohne Energiemessung
|
Input:
CEE 32A
|
Output:
Powercon
|
Schaltbare Ausgänge:
mit schaltbaren Ausgängen
Der RackPort32ESw ist eine modulare und schaltbare Powercon Strom-Verteilung für 19" Racks. nur eine Höheneinheit (1HE = 4,44cm), 8-Ausgänge schaltbar 3x 32 Ampere 1x CEE32-In (including 1m cable) 9x Powercon-Out (3 self-resetting 16A fused outputs per phase)
Relais Manual
RackPort32-WD
Energiemessung:
mit Energiemessung
|
Input:
CEE 32A
|
Output:
Powercon
|
Schaltbare Ausgänge:
ohne schaltbare Ausgänge
Der RackPort32WD ist eine modulare Powercon Strom-Verteilung für 19" Racks mit Ethernet / Wi-Fi Watchdog -Funktion zur Online Energiemessung. nur eine Höheneinheit (1HE = 4,44cm) 3x 32 Ampere 1x CEE32-In (including 1m cable) 9x Powercon-Out (3 self-resetting fused outputs per phase) 1x Ethercon, Shelly Pro 3EM
RackPort32T1
Energiemessung:
ohne Energiemessung
|
Input:
CEE 32A
|
Output:
Powercon T1
|
Schaltbare Ausgänge:
ohne schaltbare Ausgänge
Der RackPort32T1 ist eine modulare Powercon Strom-Verteilung für 19" Racks. nur eine Höheneinheit (1HE = 4,44cm) 3x 32 Ampere 1x CEE32-In (including 1m cable) 9x Powercon-True1-Out (3 self-resetting fused outputs per phase)
RackPort32T1-ESw (Auf Anfrage)
Energiemessung:
ohne Energiemessung
|
Input:
CEE 32A
|
Output:
Powercon T1
|
Schaltbare Ausgänge:
mit schaltbaren Ausgängen
Der RackPort32T1ESw ist eine modulare und schaltbare Powercon Strom-Verteilung für 19" Racks. nur eine Höheneinheit (1HE = 4,44cm), 8-Ausgänge schaltbar 3x 32 Ampere 1x CEE32-In (including 1m cable) 9x Powercon-True1-Out (3 self-resetting 16A fused outputs per phase)
Relais Manual
RackPort32T1-WD
Energiemessung:
mit Energiemessung
|
Input:
CEE 32A
|
Output:
Powercon T1
|
Schaltbare Ausgänge:
ohne schaltbare Ausgänge
Der RackPort32T1WD ist eine modulare Powercon Strom-Verteilung für 19" Racks mit Ethernet / Wi-Fi Watchdog -Funktion zur Online Energiemessung. nur eine Höheneinheit (1HE = 4,44cm) 3x 32 Ampere 1x CEE32-In (including 1m cable) 9x Powercon-True1-Out (3 self-resetting fused outputs per phase) 1x Ethercon, Shelly Pro 3EM
RackPortL1
Energiemessung:
ohne Energiemessung
|
Input:
Powercon
|
Output:
Powercon
|
Schaltbare Ausgänge:
ohne schaltbare Ausgänge
Der RackPortL1 ist eine modulare Powercon Strom-Verteilung für 19" Racks. nur eine Höheneinheit (1HE = 4,44cm) 1x 16 Ampere 1x Powercon-In NAC3MPXXA 9x Powercon-Out NAC3MPXXB
RackPortL1-ESw
Energiemessung:
ohne Energiemessung
|
Input:
Powercon
|
Output:
Powercon
|
Schaltbare Ausgänge:
mit schaltbaren Ausgängen
Der RackPortL1ESw ist eine modulare und schaltbare Powercon Strom-Verteilung für 19" Racks. nur eine Höheneinheit (1HE = 4,44cm), 8-Ausgänge schaltbar 1x 16 Ampere 1x Powercon-In NAC3MPXXA 9x Powercon-Out NAC3MPXXBRelais Manual
RackPortL1-WD
Energiemessung:
mit Energiemessung
|
Input:
Powercon
|
Output:
Powercon
|
Schaltbare Ausgänge:
mit schaltbaren Ausgängen
Der RackPortL1-PM-WD ist eine modulare Powercon Strom-Verteilung für 19" Racks mit Ethernet / Wi-Fi Watchdog -Funktion zur Online Energiemessung, schaltbar. nur eine Höheneinheit (1HE = 4,44cm) 1x 16 Ampere
1x Powercon-In NAC3MPXXA 9x Powercon-Out NAC3MPXXB 1x Ethercon, Shelly Pro 1PM
RackPortL1T1
Energiemessung:
ohne Energiemessung
|
Input:
Powercon T1
|
Output:
Powercon T1
|
Schaltbare Ausgänge:
ohne schaltbare Ausgänge
Der RackPortL1T1 ist eine modulare Powercon Strom-Verteilung für 19" Racks. nur eine Höheneinheit (1HE = 4,44cm) 1x 16 Ampere 1x Powercon-True1-In NAC3MPX-TOP 9x Powercon-True1-Out NAC3FPX-TOP
RackPortL1T1-ESw (Auf Anfrage)
Energiemessung:
ohne Energiemessung
|
Input:
Powercon T1
|
Output:
Powercon T1
|
Schaltbare Ausgänge:
mit schaltbaren Ausgängen
Der RackPortL1T1ESw ist eine modulare und schaltbare Powercon Strom-Verteilung für 19" Racks. nur eine Höheneinheit (1HE = 4,44cm), 8-Ausgänge schaltbar 1x 16 Ampere
1x Powercon-True1-In NAC3MPX-TOP 9x Powercon-True1-Out NAC3FPX-TOPRelais Manual
RackPortL1T1WD
Energiemessung:
mit Energiemessung
|
Input:
Powercon T1
|
Output:
Powercon T1
|
Schaltbare Ausgänge:
mit schaltbaren Ausgängen
Der RackPortL1T1WD ist eine modulare Powercon Strom-Verteilung für 19" Racks mit Ethernet / Wi-Fi Watchdog -Funktion zur Online Energiemessung, schaltbar. nur eine Höheneinheit (1HE = 4,44cm) 1x 16 Ampere 1x Powercon-True1-In 9x Powercon-True1-Out 1x Ethercon
RackPort
ist eine Erweiterung unseres Smarten Energieversorgungssystems um den 19" Formfaktor.
Der Fokus hierbei liegt auf:
- kleinst möglicher Baugröße
- höchste Qualität
- Modularität
- 1/3 Phasen System
- Erweiterbarkeit um Smarte Funktionen
- (Wi-Fi, Ethernet, Remote Energieüberwachung, Web, MQTT, Remote Switch je Ausgang)
Das modulare System erlaubt somit
...das Erstellen neuer Racks oder
...das Erweitern bestehender Racks
um kleinste und / oder Smarte Energieverteiler und Energieüberwachungssysteme
--> der RackPort basiert auf einer konfigurierbaren Plattform:
Optionen sind:
- 1-phasig, mit rückwärtigem In /Trough Out
- 3-phasig, mit 1m CEE Zuleitung
- 16A
- 32A (dann mit unseren Self Reset Sicherungen je Output)
- Powercon
- Powercon-T1
- optionaler Ethernet/Wi-Fi Energiemessung (WatchDog-Funktion)
- optionales Ethernet, jeder Output schaltbar
- als reiner WatchDog (Wi-Fi) oder nur Powermonitor oder kombinierter WatchDog mit Powermonitor
User_Manual_WatchDog
